| Vật liệu đệm: | NBR / HNBR / EPDM / Viton A / Viton G / FPM | Vật liệu tấm: | AISI 304 / AISI 316 / Titanium / TiPa / Nickel / SMO254 / Hợp kim 904L |
|---|---|---|---|

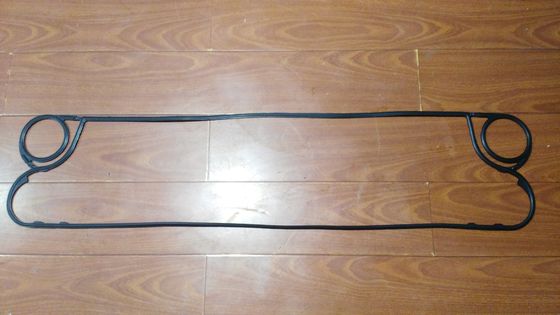

| Kích thước trung tâm gioăng: | 870 * 122mm | kích thước hình dạng miếng đệm: | 964,4 * 215,9mm |
| Độ dày gioăng: | 4,4mm | Khu vực chuyển nhượng: | 0,18㎡ |
| Đường kính lỗ gioăng: | 65mm | Nhiệt độ tối đa: | 220 ℃ |
| Áp lực tối đa: | 25 bar | Kích thước hình dạng tấm: | 978 * 232mm |
| Điểm nổi bật: | Vòng đệm trao đổi nhiệt M6M,Vòng đệm trao đổi nhiệt tấm niken |
||
Mô hình đặc biệt của ngành công nghiệp hóa chất Bộ trao đổi nhiệt dạng tấm tôn sóng rộng Fischer E-18
Giới thiệu thiết bị trao đổi nhiệt dạng tấm E18
Bộ trao đổi nhiệt dạng tấm E18 được phát triển đặc biệt và tối ưu hóa cho ngành công nghiệp thực phẩm.Một loạt các hệ thống khác nhau có thể được cung cấp.Bề mặt tấm từ 0,05㎡ đến 1,5㎡ và thông lượng lên đến 500m³ / giờ có sẵn.

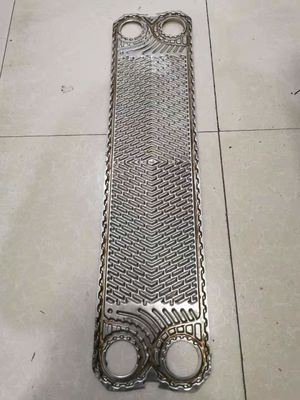

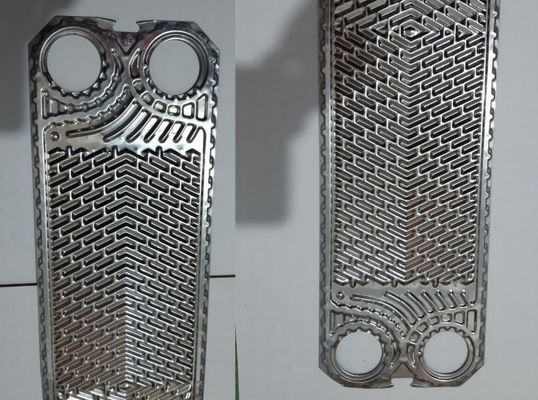

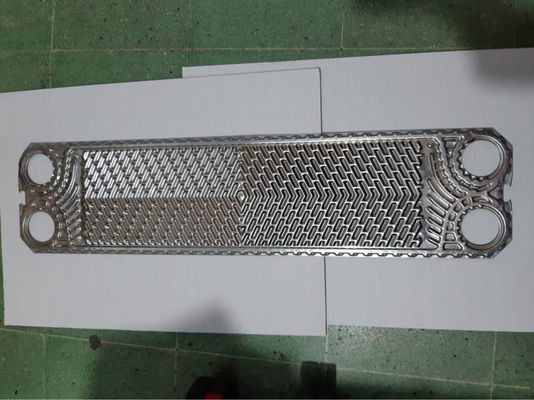

Thông số tấm đệm và tấm trao đổi nhiệt dạng tấm E18
| Loại cao su | NBR | EPDM | VITON / FKM | HNBR |
| Nhiệt độ ứng dụng | -20 ° C- + 130 ° C | -50 ° C- + 150 ° C | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| Phương tiện chất lỏng |
Nước Nước biển Dầu khoáng Nước muối |
Nước nóng hơi nước Axit Chất kiềm |
Khả năng chịu nhiệt độ cao Chất oxy hóa mạnh Dầu Axit và kiềm |
Dầu khoáng nhiệt độ cao và nước |
| Đặc tính | Dễ dàng thay thế hơn các loại gioăng truyền thống, chịu áp lực cao, nhiệt độ cao, tuổi thọ cao hơn, không bị rò rỉ | |||
| Chất liệu của tấm | Các loại chất lỏng phù hợp | |
| Thép không gỉ (SUS304,316 vv) | Nước tinh khiết, nước thường, dầu khoáng, v.v. | |
| Ti, Ti-pd | Nước biển, nước mặn, nước khoáng, v.v. | |
| 20Cr, 18Ni 6Mo (254SMO) | Axit sulfuric loãng, dung dịch nước hữu cơ, v.v. | |
| Ni | Xút ăn da nhiệt độ và nồng độ cao | |
| Hợp kim Hastelloy (C276, D205, B2G) | Axit sunfuric đặc, axit clohydric, axit photphoric | |
| Độ dày của tấm | 0,5mm / 0,6mm / 0,7mm / 0,8mm / 0,9mm / 1,0mm | |
| Kích thước hình dạng tấm | 978 * 232mm | |
| Kích thước tâm tấm | 870 * 122mm | |
| Khu vực chuyển nhượng | 0,18㎡ | |
| Đường kính lỗ góc | Φ65 | |
| Độ dày gioăng | 4,4mm | |
| Áp lực công việc | <= 25 thanh | |
| Tấm Theta | Thấp và Thấp | |
| Lỗ tấm | Tấm kênh có 4 lỗ, Tấm cuối không có lỗ |
|
Bộ trao đổi nhiệt dạng tấm E18Lợi thế
| Thiết kế nhỏ gọn | Hiệu suất nhiệt cao |
| Có thể tháo lắp để làm sạch và bảo trì | Có thể có thêm tấm truyền nhiệt bổ sung nếu cần |
| Thích hợp cho các ứng dụng vệ sinh và công nghiệp | Thích hợp để sử dụng với hơi nước |
| Vật liệu an toàn thực phẩm | Hệ thống CIP thích ứng |
| Làm sạch đơn giản | Một sản phẩm chất lượng |
| Chi phí bảo trì thấp | Tuổi thọ dài |
| Các biến thể hồ sơ cho các mối quan hệ luồng hiệu quả cao | Tấm đặc biệt để ngưng tụ hơi nước |
| Giá cả thuận lợi / Tỷ lệ hiệu suất | Dịch vụ thân thiện |
| An toàn vận hành cao | Sự nhỏ gọn |
| Hiệu quả cao | Khả năng ứng dụng rộng rãi |
| Vật liệu chống thấm thực phẩm | Có thể CIP |
| Làm sạch dễ dàng | Sản phẩm chất lượng cao của Áo |
| Chi phí bảo trì thấp | Tuổi thọ cao |
| Có nhiều cấu hình khác nhau | Các công nghệ khác nhau của miếng đệm |
| Bề mặt tấm từ 0,05㎡ đến 1,5㎡ | Thông lượng lên đến 500m³ / giờ |
| Tấm đặc biệt cho thiết bị ngưng tụ hơi nước |
Làm thế nào để cài đặt Bộ trao đổi nhiệt dạng tấm E18 khi bảo trì?
1 Ngắt kết nối đường ống khỏi tấm áp lực
• ngắt kết nối đường ống khỏi tấm áp suất
Lấy ra các tấm trao đổi nhiệt
• tháo các đai ốc (12a) so với chiều kim đồng hồ
• chọn tất cả các đai ốc cho bu lông căng (12) theo chiều ngang
• tháo đai ốc cho bu lông căng (12) khỏi bu lông căng (1)
• tháo vòng đệm cho thanh giằng (13)
• tháo bu lông căng (1)
• đẩy đĩa áp suất (10) ra khỏi gói đĩa
• mở tấm trao đổi nhiệt đầu tiên ở đáy 20 - 30 cm theo chiều dọc
hướng [1]
• xoay đĩa ra bên ngoài dưới một góc
30 - 45 ° [2]
• lấy tấm ra khỏi khung
• loại bỏ từng tấm theo cách tương tự
• quan sát trình tự và vị trí bề mặt của các tấm - sau khi làm sạch chúng phải được
được cài đặt lại như cũ
2 Làm sạch tấm trao đổi nhiệt
• rửa từng tấm bằng chất tẩy rửa thích hợp (không được tấn công miếng đệm hoặc tấm). Thông tin về chất tẩy rửa phù hợp có thể được lấy từ nhà sản xuất Bộ trao đổi nhiệt
• làm sạch đĩa bằng bàn chải mềm
• các miếng đệm không được trao đổi:
- tránh ngâm tấm trong dung dịch tẩy rửa
• các miếng đệm được trao đổi:
- ngâm tấm trong dung dịch làm sạch nóng (khoảng 100 ° C)
• ở các lớp đóng cặn dày:
- ngâm tấm trong dung dịch làm sạch nóng (khoảng 100 ° C)
Không được dùng:
- bàn chải thép
- cạp thép hoặc tương tự
3 Lắp ráp lại
• lắp lại các tấm đã làm sạch
quan sát
- trình tự và vị trí ban đầu của mỗi tấm (theo số và bản vẽ sắp xếp tấm)
- các miếng đệm được lắp đặt và có thứ tự tốt
• phù hợp với các tấm riêng lẻ (chèn bên dưới độ nghiêng 30 - 40 °)
• đẩy tấm áp suất (10) đến tấm plack
• lắp lại bu lông căng (1) vào các khe bên
• lắp vòng đệm cho bu lông căng (13) với bu lông căng (1)
• căng gói tấm bằng đai ốc để căng bu lông (12)
- đồng nhất
- theo chiều ngang
- quan sát sự song song giữa tấm áp suất (10) và tấm khung (4)
• quan sát giới hạn kiểm tra trên bảng tên
• tránh:
- nâng cấp (dưới giới hạn căng tối thiểu trên bảng tên)
- lực căng quá ít (trên giới hạn căng thẳng tối đa trên bảng tên)
• cố định đai ốc cho bu lông căng (12) bằng cách lắp đai ốc (12a)
• kết nối lại đường ống
• khởi động Bộ trao đổi nhiệt theo phần 6
