Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô hình: | LX595 / LX515 / LX50 | Tên: | VÒI KHAI THÁC TUYỆT VỜI |
|---|---|---|---|
| áp lực vận hành: | Tối đa 3.0 MPaG. | Vật liệu tấm: | Thép không gỉ, Titan, Hợp kim niken cao, Niken và các loại khác |
| Vật liệu đệm: | NBR, EPDM, FPM, NBRHT, VITON | diện tích bề mặt: | 0,83 ㎡ |
| Max. Tối đa flow rate lưu lượng dòng chảy: | 800 m³ / giờ | Kết nối Dia: | 200mm |
| Kích thước khung: | 1995 * 810mm | ||
| Điểm nổi bật: | tấm trao đổi nhiệt tấm,miếng đệm trao đổi nhiệt vỏ và ống |
||

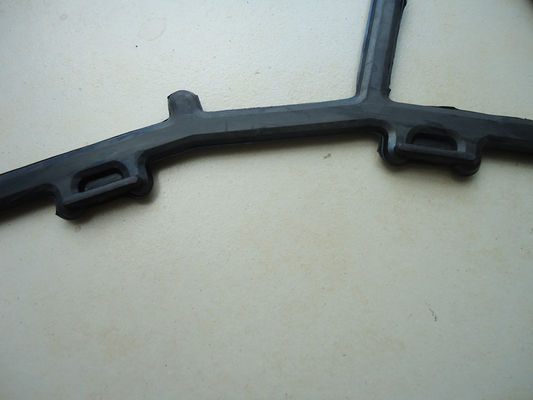

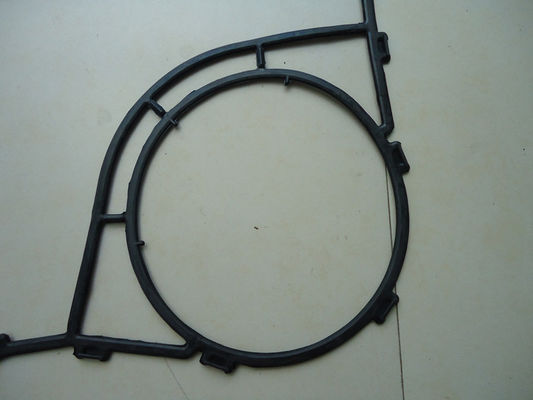

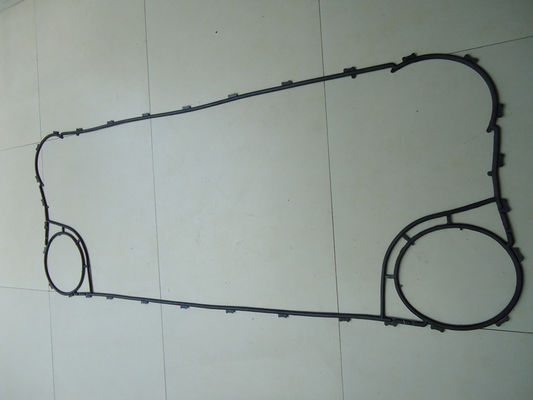

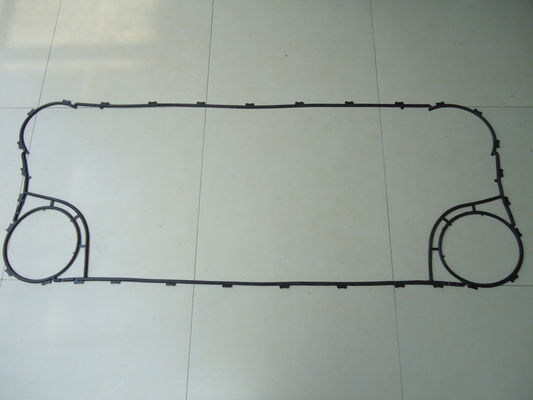

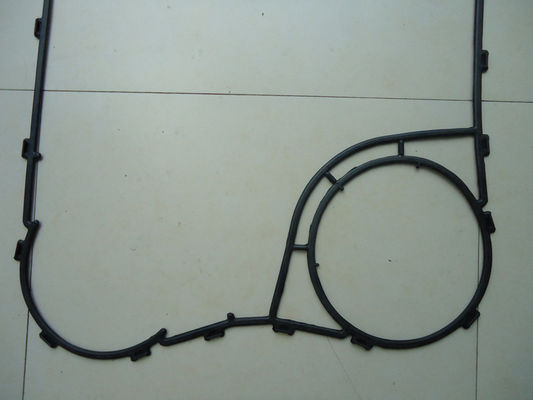

Hisaka LX595 / LX515/ LX50 Mẫu phụ tùng trao đổi nhiệt dạng tấm có gioăng đệm cho tàu
Cấu trúc cơ bản của thiết bị trao đổi nhiệt dạng tấm mẫu LX595 / LX515
Các tấm truyền nhiệt được chế tạo bằng cách ép các tấm kim loại mỏng chống ăn mòn như thép không gỉ hoặc titan, sau đó đặt chúng bằng các miếng đệm kín và treo cọc cát lên thanh dẫn hướng.Các tấm, được siết chặt bằng bu lông giữa khung cố định và khung di động.Tại đây, giữa các tấm truyền nhiệt có một khe hở nhất định cho phép chất lỏng chảy qua.Các đầu vào và đầu ra chất lỏng nằm trong khung cố định hoặc khung di động.
Đặc điểm kỹ thuật gioăng mẫu LX595 / LX515
| Diện tích bề mặt | 0,83 ㎡ |
| Tối đaLưu lượng dòng chảy | 800 m³ / giờ |
| Đường kính kết nối | 200mm |
| Kích thước khung | 1995 * 810mm |
Thông số vòng đệm PHE
Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.M&C đã chuẩn bị các vật liệu gioăng sau để hỗ trợ nhiều ứng dụng khác nhau.
| Vật liệu đệm | Phạm vi nhiệt độ (℃) | Độ cứng | Phương tiện có sẵn |
| NBR | -20 đến 110 | -75 +/- 3 | Nước, Dầu, Axit, v.v. |
| EPDM | -30 đến 150 | 80 +/- 5 | Hơi nước, Amoniac, Axit, v.v. |
| NBR-HT | -30 đến 160 | 85 +/- 5 | Dầu khoáng, dầu nhiệt |
| EPDM-HT | -30 đến 180 | 85 +/- 5 | Nước nhiệt độ cao |
| TFEP | -20 đến 180 | 80 +/- 5 | Axit, Glycol, Clorua |
| FPM | -55 đến 220 | 80 +/- 5 | Axit, Glycol, Clorua |
Khu vực / Sự kiện Ứng dụng PHE
| Hóa chất | Coustic Soda, Phân bón, Hóa dầu, Lọc dầu, Dầu & Chất béo, Dược phẩm, Làm mát bằng axit sulfuric |
| Đồ ăn | Sữa, Bia, Nước ngọt, Nước sốt, Rượu, Máy tiệt trùng gắn trượt |
| HVAC | Điều hòa không khí, nước nóng hàng đầu |
| Nhà máy thép | Lò cao, Đúc liên tục, COG, Mạ & mạ kẽm, Làm mát bằng lò cao |
| Kim khí | Mạ, Làm nguội, Anodizing, Sơn |
| Bột giấy | Rượu đen, Rượu trắng, Máy phân hủy, Thu hồi nhiệt |
| Dệt may | Sợi tổng hợp, kéo sợi, nhuộm |
| Làm mát trung tâm | Nước biển, Nước sông, Trạm điện, Đồng phát, Hàng hải và nhiều loại khác. |
Các tính năng của bộ trao đổi nhiệt dạng tấm
Tấm truyền nhiệt
Mỗi tấm truyền nhiệt được gấp nếp theo các mẫu khác nhau để tăng độ bền và diện tích truyền nhiệt.Hơn nữa, sự uốn nếp tạo ra sự hỗn loạn cao và do đó đạt được hệ số truyền nhiệt cao.Tấm được cung cấp với lỗ đi trên mỗi góc.Mỗi tấm được làm kín bằng một miếng đệm được trang bị trong rãnh ngoại vi của nó.
Kênh dòng chảy
Các tấm được chia thành tấm A và tấm B, và một lối đi được hình thành giữa các tấm này.Chất lỏng có nhiệt độ cao chảy luân phiên và ngược chiều với chất lỏng khác.Do đó, truyền nhiệt hiệu quả cao đạt được thông qua các tấm này.
Tấm A khi đảo ngược sẽ trở thành tấm B.Vì vậy, chỉ có một loại tấm có thể được sử dụng làm tấm A và tấm B cho hầu hết các mô hình.
Bảo trì dễ dàng
Bộ trao đổi nhiệt dạng tấm có thể dễ dàng mở ra để kiểm tra và bảo dưỡng bằng cách nới lỏng các bu lông và đai ốc đang siết chặt.Việc lắp ráp và mở thiết bị cũng được thực hiện dễ dàng.
Không gian cài đặt ít hơn
Kết cấu nhẹ và nhỏ gọn giúp tiết kiệm không gian lắp đặt đến 1/4 và trọng lượng tương ứng là 1/3 vỏ & ống trao đổi nhiệt.Ngoài ra, tấm gia nhiệt nhẹ và mỏng với ít chất lỏng hơn tạo điều kiện thuận lợi cho công việc lắp đặt.Bộ trao đổi nhiệt dạng tấm có thể được tháo rời để làm sạch mà không cần làm việc đường ống, trong khi vỏ & ống nhiệt cần có thêm không gian để rút bó ống ra.
