Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu đệm: | EPDM / NBR / HNBR / VITON / FPM | Vật liệu tấm: | AISI 304 / AISI 316L / Titanium / TiPA / SMO254 / Hợp kim 904 / Nickel |
|---|---|---|---|
| Độ dày tấm: | 0,5 / 0,6mm | Tấm Theta: | Theta cao / theta thấp |
| Kích thước hình dạng tấm: | 920 * 271mm | Khu vực chuyển nhượng: | 0,17㎡ |
| Kích thước trung tâm tấm: | trung tâm đến trung tâm: 800mm * 150mm | Đường kính lỗ: | 74mm |
| Độ sâu tấm Corruagted: | 3 mm | Phạm vi nhiệt độ: | 0-220 ℃ |
| Điểm nổi bật: | Miếng đệm trao đổi nhiệt EPDM,miếng đệm trao đổi nhiệt |
||
LT FRESH WATER COOLER Bộ trao đổi nhiệt, được sử dụng phổ biến trong ngành công nghiệp dầu mỏ, SS316 0.5mm NBR Bộ trao đổi nhiệt dạng tấm H17
Nguyên tắc hoạt động H17
Bộ trao đổi nhiệt dạng tấm bao gồm một số tấm kim loại dạng sóng mỏng.Các nếp gấp tấm tạo thành các kênh dòng chảy cho chất lỏng trao đổi nhiệt và cung cấp sức mạnh cho gói tấm nén.Các tấm này chứa các cổng cho đầu vào, đầu ra chất lỏng và các đoạn kết nối theo yêu cầu.Các miếng đệm được gắn vào các tấm, tạo thành một vòng đệm giữa chất lỏng trao đổi nhiệt và môi trường xung quanh.Trong ví dụ được hiển thị ở đây, chất lỏng lạnh đi vào ở dưới cùng và chất lỏng nóng ở trên cùng.
Khung
Các tấm được kẹp với nhau theo một kích thước xác định trước bằng các thanh giằng giữa hai tấm kim loại dày: một tấm đứng yên (đầu) và một tấm di chuyển (theo sau).Kết nối cho đầu vào và đầu ra chất lỏng có thể được thực hiện trên cả hai tấm.Các tấm được treo trên thanh trên và được dẫn hướng bởi thanh dưới cùng.Một cột cuối hỗ trợ các đầu của thanh trên cùng và dưới cùng.
Bộ trao đổi nhiệt dạng tấm vệ sinh
Khung được sử dụng cho các nhiệm vụ vệ sinh hoặc vệ sinh được chế tạo bằng thép không gỉ hoặc thép cacbon rắn với lớp phủ bằng thép không gỉ.Các kết nối tiêu chuẩn thường là phụ kiện ống vệ sinh.Phụ kiện công nghiệp có thể được cung cấp khi có yêu cầu.Các tấm có thể là dòng chảy song song hoặc dòng chảy chéo.
Thông số gioăng H17
| Loại cao su | NBR | EPDM | VITON / FKM | HNBR |
| Nhiệt độ ứng dụng | -20 ° C- + 130 ° C | -50 ° C- + 150 ° C | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| Phương tiện chất lỏng |
Nước Nước biển Dầu khoáng Nước muối |
Nước nóng hơi nước Axit Chất kiềm |
Khả năng chịu nhiệt độ cao Chất oxy hóa mạnh Dầu Axit và kiềm |
Dầu khoáng nhiệt độ cao và nước |
| Đặc tính | Dễ dàng thay thế hơn các loại gioăng truyền thống, chịu áp lực cao, nhiệt độ cao, tuổi thọ cao hơn, không bị rò rỉ | |||
| Chất liệu của miếng đệm | Nhiệt độ hoạt động (℃) | Các loại chất lỏng phù hợp |
| NBR | -15 đến +135 | Nước, nước biển vv |
| EPDM | -25 đến +180 | Nước nóng, hơi nước, v.v. |
| FPM / VITON | -55 đến +230 | Axit, Xút, Chất lỏng |
| HNBR | 0 đến +160 | Axit đậm đặc vv |
Các thành phần chính của bộ trao đổi nhiệt dạng tấm MC
1. Hướng tới kết nối và kẹp gói tấm
2. Người theo dõi để kẹp gói đĩa
3. Kết thúc hỗ trợ để hỗ trợ các thanh trên và dưới
4. Thanh trên cùng để mang và hướng dẫn người theo dõi và gói đĩa
5. Thanh dưới cùng để hướng dẫn người theo dõi và gói đĩa
6. Thanh buộc để kẹp gói đĩa giữa đầu và người theo dõi
7. Tấm dòng chảy (Hình 1)
8. Vòng đệm dòng chảy (Hình 1)
9. Hạt cho thanh cà vạt
10. Có thể điều chỉnh hoặc cố định chân
11. Lưới kết nối cho các ông chủ đầu nối chất lỏng bổ sung
12. Ông chủ trình kết nối
Ưu điểm của bộ trao đổi nhiệt dạng tấm H17
| Thiết kế nhỏ gọn | Hiệu suất nhiệt cao |
| Có thể tháo lắp để làm sạch và bảo trì | Có thể có thêm tấm truyền nhiệt bổ sung nếu cần |
| Thích hợp cho các ứng dụng vệ sinh và công nghiệp | Thích hợp để sử dụng với hơi nước |
| Vật liệu an toàn thực phẩm | Hệ thống CIP thích ứng |
| Làm sạch đơn giản | Một sản phẩm chất lượng |
| Chi phí bảo trì thấp | Tuổi thọ dài |
| Các biến thể hồ sơ cho các mối quan hệ luồng hiệu quả cao | Tấm đặc biệt để ngưng tụ hơi nước |
| Giá cả thuận lợi / Tỷ lệ hiệu suất | Dịch vụ thân thiện |
| An toàn vận hành cao | Sự nhỏ gọn |
| Hiệu quả cao | Khả năng ứng dụng rộng rãi |

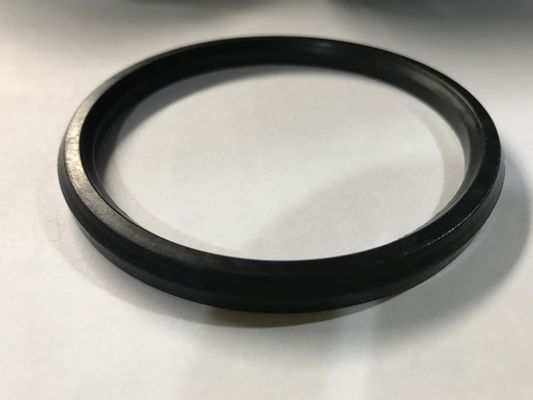

Hình ảnh hàng hóa
