Tấm đệm trao đổi nhiệt loại tấm Hisaka LX10 cho ngành đóng tàu

Bộ trao đổi nhiệt loại tấm Hisaka AUX.FW COOLER LX195 / LX135 / LX10A / LX10 Đối với đóng tàu

LX195 / LX135 Cấu trúc cơ bản của thiết bị trao đổi nhiệt dạng tấm

Các tấm truyền nhiệt được chế tạo bằng cách ép các tấm kim loại mỏng chống ăn mòn như thép không gỉ hoặc titan, sau đó đặt chúng bằng các miếng đệm kín và treo cọc cát lên thanh dẫn hướng.Các tấm, được siết chặt bằng bu lông giữa khung cố định và khung di động.Tại đây, giữa các tấm truyền nhiệt có một khe hở nhất định cho phép chất lỏng chảy qua.Các đầu vào và đầu ra chất lỏng nằm trong khung cố định hoặc khung di động.

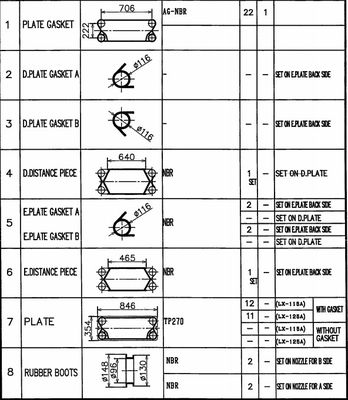

LX195 / LX135 Đặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm

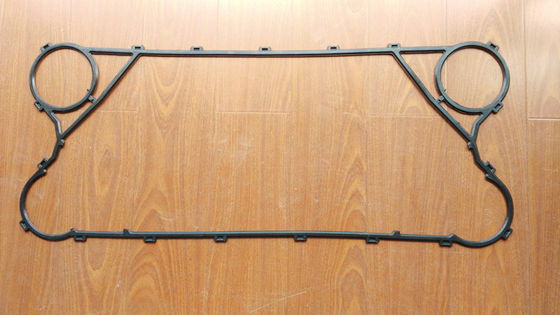

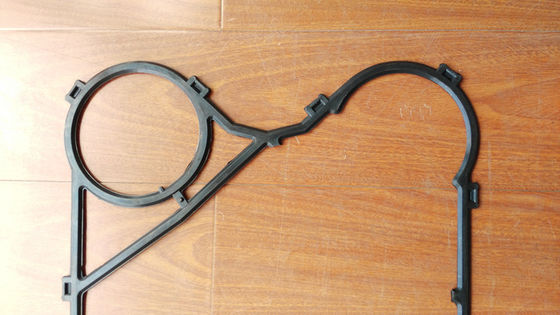

Hình ảnh tấm đệm trao đổi nhiệt dạng tấm LX195 / LX135

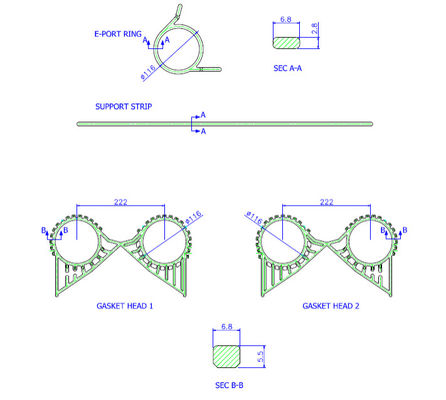

Thông số vòng đệm PHE

Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.M&C đã chuẩn bị các vật liệu gioăng sau để hỗ trợ nhiều ứng dụng khác nhau.



Thông số mảng PHE

Các tấm được lựa chọn đặc biệt từ các mẫu khác nhau để đạt được diện tích tối ưu và chi phí hiệu quả cho bộ trao đổi nhiệt cho mỗi đơn vị.Các tấm này có thể được phân loại thành ba loại, loại H, loại L, loại Mix.

Khu vực / Sự kiện Ứng dụng PHE



Các tính năng của bộ trao đổi nhiệt dạng tấm

Tấm truyền nhiệt

Mỗi tấm truyền nhiệt được gấp nếp theo các mẫu khác nhau để tăng độ bền và diện tích truyền nhiệt.Hơn nữa, sự uốn nếp tạo ra sự hỗn loạn cao và do đó đạt được hệ số truyền nhiệt cao.Tấm được cung cấp với lỗ đi trên mỗi góc.Mỗi tấm được làm kín bằng một miếng đệm được trang bị trong rãnh ngoại vi của nó.


Kênh dòng chảy

Các tấm được chia thành tấm A và tấm B, và một lối đi được hình thành giữa các tấm này.Chất lỏng có nhiệt độ cao chảy luân phiên và ngược chiều với chất lỏng khác.Do đó, truyền nhiệt hiệu quả cao đạt được thông qua các tấm này.

Tấm A khi đảo ngược sẽ trở thành tấm B.Vì vậy, chỉ có một loại tấm có thể được sử dụng làm tấm A và tấm B cho hầu hết các mô hình.


Bảo trì dễ dàng

Bộ trao đổi nhiệt dạng tấm có thể dễ dàng mở ra để kiểm tra và bảo dưỡng bằng cách nới lỏng các bu lông và đai ốc đang siết chặt.Việc lắp ráp và mở thiết bị cũng được thực hiện dễ dàng.

Không gian cài đặt ít hơn

Kết cấu nhẹ và nhỏ gọn giúp tiết kiệm không gian lắp đặt đến 1/4 và trọng lượng tương ứng là 1/3 vỏ & ống trao đổi nhiệt.Ngoài ra, tấm gia nhiệt nhẹ và mỏng với ít chất lỏng hơn tạo điều kiện thuận lợi cho công việc lắp đặt.

Bộ trao đổi nhiệt dạng tấm có thể được tháo rời để làm sạch mà không cần làm việc đường ống, trong khi vỏ & ống nhiệt cần có thêm không gian để rút bó ống ra.


Ưu điểm của bộ trao đổi nhiệt dạng tấm

1. Hệ số truyền nhiệt cao gấp khoảng 2 lần so với hệ số trao đổi nhiệt dạng vỏ & ống.Bề mặt ngưng tụ luôn được đảm bảo và hệ số truyền nhiệt được cải thiện vì nước ngưng được thoát ra ngoài ngay lập tức.

2. Để đạt được sự giảm áp suất hơi ít hơn nhiều so với Thiết bị trao đổi nhiệt kiểu tấm thông thường, cần đặc biệt xem xét đặc tính của tấm.

3. Tiêu thụ nước làm mát bằng khoảng một nửa thiết bị trao đổi nhiệt.

4. Việc sử dụng miếng đệm được sử dụng có chọn lọc và nó mở rộng ứng dụng sang lĩnh vực rộng.

5. Dễ dàng thay đổi công suất điều hòa bằng cách tăng hoặc giảm số lượng tấm.

6. Do kết nối đầu vào và đầu ra ở cùng một phía, loại LX195 / LX135 có thể được áp dụng không chỉ cho bình ngưng tổng mà còn cho bình ngưng một phần.

Hình ảnh bộ trao đổi nhiệt dạng tấm

Hồ sơ công ty bộ phận nhiệt M&C

M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.

Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị

Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;
