Api Schmidt Sigma 66 M66 Tấm đệm trao đổi nhiệt dạng tấm để làm nóng nước

Bộ trao đổi nhiệt dạng tấm API SCHMIDT SIGMA 66 / M66 Tấm đệm và tấm để làm nóng nước

Cấu trúc cơ bản của thiết bị trao đổi nhiệt dạng tấm SIGMA 66 / M66

Các tấm truyền nhiệt được chế tạo bằng cách ép các tấm kim loại mỏng chống ăn mòn như thép không gỉ hoặc titan, sau đó đặt chúng bằng các miếng đệm kín và treo cọc cát lên thanh dẫn hướng.Các tấm, được siết chặt bằng bu lông giữa khung cố định và khung di động.Tại đây, giữa các tấm truyền nhiệt có một khe hở nhất định cho phép chất lỏng chảy qua.Các đầu vào và đầu ra chất lỏng nằm trong khung cố định hoặc khung di động.

SIGMA 66 / M66 Đặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm


Diện tích bề mặt	0,66㎡
Góc tấm Theta	53 ° 124 °
Đường kính kết nối	138 mm
Độ dày tấm Corrugate	3,8 mm
Chiều dài tâm tấm * Chiều rộng	1470 * 290 mm
Hình dạng tấm Chiều dài * Chiều rộng	1679 * 498 mm

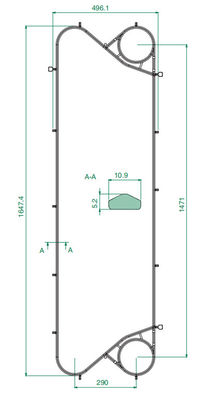

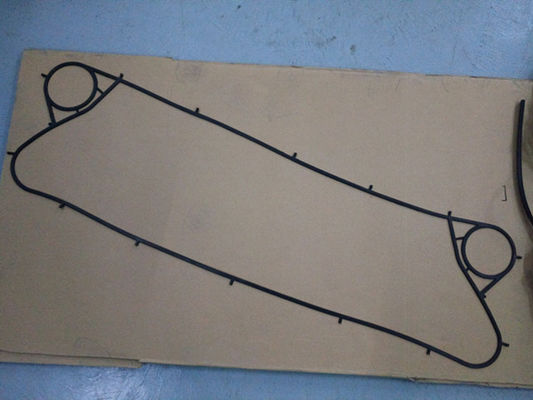

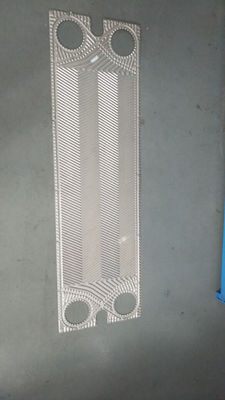

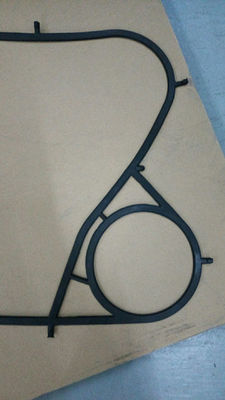

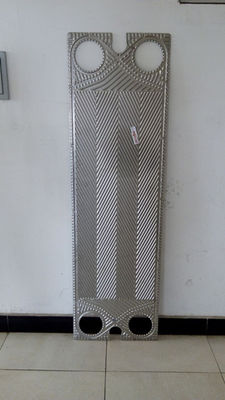

SIGMA 66 / M66 Tấm đệm trao đổi nhiệt & Hình ảnh tấm








Thông số miếng đệm OEM & ODM PHE

Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.M&C đã chuẩn bị các vật liệu gioăng sau để hỗ trợ nhiều ứng dụng khác nhau.


Vật liệu	Nhiệt độ sử dụng tối đa	Độ cứng	Phương tiện ứng dụng
NBR	120 ℃	76 ± 2	Alkane, alkan và các phương tiện không phân cực khác, dầu nhiên liệu và dầu khoáng khác;Dầu nhờn;Dầu động vật và thực vật;Nước nóng, nước mặn, v.v.
NBR-HT	140 ℃	76 ± 2
HNBR	150 ℃	76 ± 2
EPDM	150 ℃	80 ± 2	Nước, hơi nước, khí quyển, không có nguồn gốc từ dầu mỏ;Xeton;Cồn phân cực môi trường vv
HEPDM	170 ℃	80 ± 2
Viton A	180 ℃	80 ± 2	Axit, kiềm, dung môi hữu cơ, dầu nóng
Viton A (DẦU)
Viton B
Viton G	200 ℃	80 ± 2	Axit mạnh, dầu nóng dầu nóng hơi bão hòa
CR	-40 ~ 60 ℃	75 ± 2	Môi chất lạnh


OEM & ODMThông số mảng PHE



Các tấm được lựa chọn đặc biệt từ các mẫu khác nhau để đạt được diện tích tối ưu và chi phí hiệu quả cho bộ trao đổi nhiệt cho mỗi đơn vị.Các tấm này có thể được phân loại thành ba loại, loại H, loại L, loại Mix.



Tấm Corrugate



Bố trí kênh góc thấp cho các ứng dụng yêu cầu giảm áp suất cho phép thấp hơn;



Sắp xếp kênh hỗn hợp để bố trí tùy chọn để đạt được hiệu suất tối ưu hóa;



Sắp xếp các kênh góc cao cho hiệu suất nhiệt cao hơn và các ứng dụng yêu cầu giảm áp suất cho phép



Vật liệu tiêu chuẩn



Thép không gỉ 304



Đây là vật liệu tấm truyền nhiệt có chi phí thấp nhất.Nó có khả năng chống ăn mòn thấp và thường chỉ có độ dày 0,5mm.Loại tấm truyền nhiệt này thường được sử dụng trong các ứng dụng HVAC.



Thép không gỉ 316



Đây là vật liệu tấm truyền nhiệt phổ biến nhất và được sử dụng trong nhiều ứng dụng.Thép không gỉ 316 có khả năng chống ăn mòn cao và thường có độ dày từ 0,5mm đến 0,8mm.



Titan



Loại này có khả năng chống lại sự tấn công của hóa chất rất tốt, bao gồm hầu hết các loại axit, clorua, nước biển và hóa chất clo.Độ dày của titan này thường từ 0,5mm đến 0,6mm.



Hastelloy C276



Các tên thông dụng khác: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 là siêu hợp kim niken-molypden-crom có ​​thêm vonfram để chống ăn mòn tuyệt vời trong nhiều môi trường khắc nghiệt.Hợp kim C-276 được sử dụng rộng rãi trong các môi trường khắc nghiệt nhất như xử lý hóa chất, kiểm soát ô nhiễm, sản xuất bột giấy và giấy, xử lý chất thải công nghiệp và đô thị, và thu hồi khí tự nhiên bằng axit.Độ dày có thể từ 0,6mm đến 0,8mm.



SMO 254



Sandvik 254 SMO là thép không gỉ Austenit hợp kim cao được phát triển để sử dụng trong nước biển và các phương tiện chứa clorua xâm thực khác.Độ dày có sẵn từ 0,6mm đến 0,8mm.





Khu vực / Sự kiện Ứng dụng PHE


Hóa chất	Coustic Soda, Phân bón, Hóa dầu, Lọc dầu, Dầu & Chất béo, Dược phẩm, Làm mát bằng axit sulfuric
Đồ ăn	Sữa, Bia, Nước ngọt, Nước sốt, Rượu, Máy tiệt trùng gắn trượt
HVAC	Điều hòa không khí, nước nóng hàng đầu
Nhà máy thép	Lò cao, Đúc liên tục, COG, Mạ & mạ kẽm, Làm mát bằng lò cao
Kim khí	Mạ, Làm nguội, Anodizing, Sơn
Bột giấy	Rượu đen, Rượu trắng, Máy phân hủy, Thu hồi nhiệt
Dệt may	Sợi tổng hợp, kéo sợi, nhuộm
Làm mát trung tâm	Nước biển, Nước sông, Trạm điện, Đồng phát, Hàng hải và nhiều loại khác.




Các tính năng của bộ trao đổi nhiệt dạng tấm

Tấm truyền nhiệt

Mỗi tấm truyền nhiệt được gấp nếp theo các mẫu khác nhau để tăng độ bền và diện tích truyền nhiệt.Hơn nữa, sự uốn nếp tạo ra sự hỗn loạn cao và do đó đạt được hệ số truyền nhiệt cao.Tấm được cung cấp với lỗ đi trên mỗi góc.Mỗi tấm được làm kín bằng một miếng đệm được trang bị trong rãnh ngoại vi của nó.


Kênh dòng chảy

Các tấm được chia thành tấm A và tấm B, và một lối đi được hình thành giữa các tấm này.Chất lỏng có nhiệt độ cao chảy luân phiên và ngược chiều với chất lỏng khác.Do đó, truyền nhiệt hiệu quả cao đạt được thông qua các tấm này.

Tấm A khi đảo ngược sẽ trở thành tấm B.Vì vậy, chỉ có một loại tấm có thể được sử dụng làm tấm A và tấm B cho hầu hết các mô hình.


Bảo trì dễ dàng

Bộ trao đổi nhiệt dạng tấm có thể dễ dàng mở ra để kiểm tra và bảo dưỡng bằng cách nới lỏng các bu lông và đai ốc đang siết chặt.Việc lắp ráp và mở thiết bị cũng được thực hiện dễ dàng.

Không gian cài đặt ít hơn

Kết cấu nhẹ và nhỏ gọn giúp tiết kiệm không gian lắp đặt đến 1/4 và trọng lượng tương ứng là 1/3 vỏ & ống trao đổi nhiệt.Ngoài ra, tấm gia nhiệt nhẹ và mỏng với ít chất lỏng hơn tạo điều kiện thuận lợi cho công việc lắp đặt.

Bộ trao đổi nhiệt dạng tấm có thể được tháo rời để làm sạch mà không cần làm việc đường ống, trong khi vỏ & ống nhiệt cần có thêm không gian để rút bó ống ra.






Ưu điểm của bộ trao đổi nhiệt dạng tấm



1. Hệ số truyền nhiệt cao gấp khoảng 2 lần so với hệ số trao đổi nhiệt dạng vỏ & ống.Bề mặt ngưng tụ luôn được đảm bảo và hệ số truyền nhiệt được cải thiện vì nước ngưng được thoát ra ngoài ngay lập tức.

2. Để đạt được sự giảm áp suất hơi ít hơn nhiều so với Thiết bị trao đổi nhiệt kiểu tấm thông thường, cần đặc biệt xem xét đặc tính của tấm.

3. Tiêu thụ nước làm mát bằng khoảng một nửa thiết bị trao đổi nhiệt.

4. Việc sử dụng miếng đệm được sử dụng có chọn lọc và nó mở rộng ứng dụng sang lĩnh vực rộng.

5. Dễ dàng thay đổi công suất điều hòa bằng cách tăng hoặc giảm số lượng tấm.

6. Do kết nối đầu vào và đầu ra ở cùng một phía, SIGMA 66 / M66 loại có thể được áp dụng không chỉ cho một bộ ngưng tụ toàn phần mà còn cho một bộ ngưng tụ một phần.



Hình ảnh bộ trao đổi nhiệt dạng tấm









Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.





Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;



Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
