Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô hình: | J092 | Tên: | Tấm đệm / tấm trao đổi nhiệt |
|---|---|---|---|
| Áp suất thiết kế tối đa: | Tối đa 1,5 MPaG. | Vật liệu tấm: | Thép không gỉ, Titan, Hợp kim niken cao, Niken và các loại khác |
| Vật liệu đệm: | NBR, EPDM, FPM, NBRHT, VITON | diện tích bề mặt: | 0,92㎡ |
| Tấm Theta Angle: | 60 ° 120 ° | Kết nối Dia: | 229 mm |
| Độ dày tấm Corrugate: | 3.0 mm | Chiều dài tâm tấm * Chiều rộng: | 1290 * 465 mm |
| Hình dạng tấm Chiều dài * Chiều rộng: | 1567 * 746 mm | ||
| Điểm nổi bật: | Vòng đệm apv J092,Vòng đệm trao đổi nhiệt tấm J092,Vòng đệm APV quy trình hóa học |
||
Tấm trao đổi nhiệt dạng tấm APV và miếng đệm J092 Model cho quá trình hóa học và các ứng dụng công nghiệp
J092Cấu hình và hoạt động của bộ trao đổi nhiệt dạng tấm
Bộ trao đổi nhiệt dạng tấm là một trong những phương pháp linh hoạt và tiết kiệm chi phí nhất để làm nóng và / hoặc làm mát chất lỏng.Khái niệm cơ bản sử dụng một tấm truyền nhiệt gấp nếp để tách chất lỏng nóng khỏi chất lạnh và truyền nhiệt giữa các chất lỏng.
Con dấu giữa các tấm được thiết lập bởi một miếng đệm ngoại vi cũng ngăn cách giữa các cổng và khu vực dòng chảy bằng một rào cản kép.Miếng đệm cho phép chất lỏng chảy xuống kênh tấm hoặc đi qua nó đến kênh tấm liền kề như được mô tả trong Hình 1.
Bộ trao đổi nhiệt dạng tấm có thể được sử dụng với nhiều loại cấu hình khác nhau.
Một cấu hình là làm mát mạch kín, trong đó môi chất làm mát bẩn như nước biển, sông, hồ hoặc nước tháp được cách ly tại bộ trao đổi nhiệt dạng tấm và nước đã qua xử lý sạch được tuần hoàn liên tục qua nhà máy xử lý.Cấu hình này, như trong Hình 2, bảo vệ thiết bị quá trình khỏi chất lỏng làm mát bẩn.
Thông số kỹ thuật thiết bị trao đổi nhiệt dạng tấm mẫu J092
| Diện tích bề mặt | 0,92㎡ |
| Góc tấm Theta | 60 ° 120 ° |
| Đường kính kết nối | 229 mm |
| Độ dày tấm Corrugate | 3.0 mm |
| Chiều dài tâm tấm * Chiều rộng | 1290 * 465 mm |
| Hình dạng tấm Chiều dài * Chiều rộng | 1567 * 746 mm |
Kích thước khung J092
| KHUNG | WIDTH inch | CHIỀU CAO inch | H inch | KÍCH THƯỚC KẾT NỐI CUỐI CÙNG inch | ÁP SUẤT THIẾT KẾ |
| J060 M-10 | 34 7/8 " | 61 7/8 " | 13 " | số 8" | 150 psi |
| J092 M-10 | 34 7/8 " | 76 5/8 " | 13 " | số 8" | 150 psi |
| J107 M-10 | 34 7/8 " | 84 1/16 " | 13 " | số 8" | 150 psi |
| J154 M-10 | 33 7/16 " | 103 1/8 " | 13 " | số 8" | 150 psi |
| J185 M-10 | 34 7/8 " | 121 7/8 " | 13 " | số 8" | 150 psi |

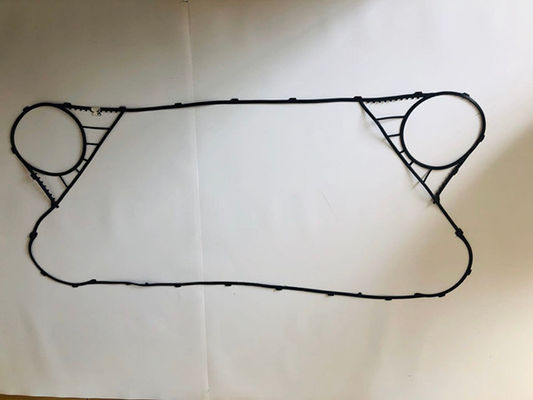

J092 Tấm đệm trao đổi nhiệt & Hình ảnh tấm
Thông số miếng đệm OEM & ODM PHE
Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.M&C đã chuẩn bị các vật liệu gioăng sau để hỗ trợ nhiều ứng dụng khác nhau.
| Vật liệu | Nhiệt độ sử dụng tối đa | Độ cứng | Phương tiện ứng dụng |
| NBR | 120 ℃ | 76 ± 2 | Alkane, alkan và các phương tiện không phân cực khác, dầu nhiên liệu và dầu khoáng khác;Dầu nhờn;Dầu động vật và thực vật;Nước nóng, nước mặn, v.v. |
| NBR-HT | 140 ℃ | 76 ± 2 | |
| HNBR | 150 ℃ | 76 ± 2 | |
| EPDM | 150 ℃ | 80 ± 2 | Nước, hơi nước, khí quyển, không có nguồn gốc từ dầu mỏ;Xeton;Cồn phân cực môi trường vv |
| HEPDM | 170 ℃ | 80 ± 2 | |
| Viton A | 180 ℃ | 80 ± 2 | Axit, kiềm, dung môi hữu cơ, dầu nóng |
| Viton A (DẦU) | |||
| Viton B | |||
| Viton G | 200 ℃ | 80 ± 2 | Axit mạnh, dầu nóng dầu nóng hơi bão hòa |
| CR | -40 ~ 60 ℃ | 75 ± 2 | Môi chất lạnh |
OEM & ODMThông số mảng PHE
Các tấm được lựa chọn đặc biệt từ các mẫu khác nhau để đạt được diện tích tối ưu và chi phí hiệu quả cho bộ trao đổi nhiệt cho mỗi đơn vị.Các tấm này có thể được phân loại thành ba loại, loại H, loại L, loại Mix.
Tấm Corrugate
Bố trí kênh góc thấp cho các ứng dụng yêu cầu giảm áp suất cho phép thấp hơn;
Sắp xếp kênh hỗn hợp để bố trí tùy chọn để đạt được hiệu suất tối ưu hóa;
Sắp xếp các kênh góc cao cho hiệu suất nhiệt cao hơn và các ứng dụng yêu cầu giảm áp suất cho phép
Vật liệu tiêu chuẩn
Thép không gỉ 304
Đây là vật liệu tấm truyền nhiệt có chi phí thấp nhất.Nó có khả năng chống ăn mòn thấp và thường chỉ có độ dày 0,5mm.Loại tấm truyền nhiệt này thường được sử dụng trong các ứng dụng HVAC.
Thép không gỉ 316
Đây là vật liệu tấm truyền nhiệt phổ biến nhất và được sử dụng trong nhiều ứng dụng.Thép không gỉ 316 có khả năng chống ăn mòn cao và thường có độ dày từ 0,5mm đến 0,8mm.
Titan
Loại này có khả năng chống lại sự tấn công của hóa chất rất tốt, bao gồm hầu hết các loại axit, clorua, nước biển và hóa chất clo.Độ dày của titan này thường từ 0,5mm đến 0,6mm.
Hastelloy C276
Các tên thông dụng khác: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.
Hastelloy C276 là siêu hợp kim niken-molypden-crom có thêm vonfram để chống ăn mòn tuyệt vời trong nhiều môi trường khắc nghiệt.Hợp kim C-276 được sử dụng rộng rãi trong các môi trường khắc nghiệt nhất như xử lý hóa chất, kiểm soát ô nhiễm, sản xuất bột giấy và giấy, xử lý chất thải công nghiệp và đô thị, và thu hồi khí tự nhiên bằng axit.Độ dày có thể từ 0,6mm đến 0,8mm.
SMO 254
Sandvik 254 SMO là thép không gỉ Austenit hợp kim cao được phát triển để sử dụng trong nước biển và các phương tiện chứa clorua xâm thực khác.Độ dày có sẵn từ 0,6mm đến 0,8mm.
Tính năng tấm PHE
| ĐẶC TÍNH | THUẬN LỢI | CÓ GÌ TRONG NÓ DÀNH CHO BẠN! | |
| MỘT | KHU VỰC PHÂN PHỐI | Phân phối dòng chảy hiệu quả |
|
| NS | KHU VỰC CHUYỂN NHIỆT MẪU TẤM CỐT | Thúc đẩy sự xáo trộn, giảm thiểu sự đóng cặn |
|
| NS | HỆ THỐNG KHÓA MẢNG | Các khái niệm "khóa góc" và "khóa bong bóng" đảm bảo gói tấm ổn định và được căn chỉnh tốt khi thiết bị được đóng |
|
| NS | HỆ THỐNG XĂNG KHÍ DỄ DÀNG |
Các cạnh miếng đệm vát dễ dàng kẹp vào vị trí bằng cách sử dụng miếng đệm của bạn Giữ an toàn tại chỗ và cung cấp tính toàn vẹn của niêm phong cao |
|
Khu vực / Sự kiện Ứng dụng PHE
| Hóa chất | Coustic Soda, Phân bón, Hóa dầu, Lọc dầu, Dầu & Chất béo, Dược phẩm, Làm mát bằng axit sulfuric |
| Đồ ăn | Sữa, Bia, Nước ngọt, Nước sốt, Rượu, Máy tiệt trùng gắn trượt |
| HVAC | Điều hòa không khí, nước nóng hàng đầu |
| Nhà máy thép | Lò cao, Đúc liên tục, COG, Mạ & mạ kẽm, Làm mát bằng lò cao |
| Kim khí | Mạ, Làm nguội, Anodizing, Sơn |
| Bột giấy | Rượu đen, Rượu trắng, Máy phân hủy, Thu hồi nhiệt |
| Dệt may | Sợi tổng hợp, kéo sợi, nhuộm |
| Làm mát trung tâm | Nước biển, Nước sông, Trạm điện, Đồng phát, Hàng hải và nhiều loại khác. |
Bộ trao đổi nhiệt dạng tấm J092 Các ứng dụng công nghiệp hóa học điển hình
| Bô xít đến alumin | Sợi acrylic | Tách khí / dầu / nước | Xử lý trước nhà máy chưng cất |
| Kiềm clo | Caprolactam (monome để sản xuất nylon 6) | Sản xuất dầu khí | Lên men |
| Ứng dụng nhà máy sản xuất than cốc | Khử lưu huỳnh | Polyester | Rượu / etanol |
| Soda tro | Ethylene glycol | Polystyrene | Bột giấy và giấy |
| Ứng dụng nhà máy thép | Ôxít etylen | PVC | Củ cải đường và đường mía |
| Ứng dụng khai thác | Nhựa fomanđehit | Alkyl hóa | Tài liệu |
| Axit sunfuric | Xử lý dầu thô | MTBE | Hoàn thiện bằng kim loại |
| Titanium dioxide / chất màu | Khử nước / khử muối | Nhà máy lọc dầu | Ô tô |
| Quá trình clorua | Nén khí | Xử lý nước thải | |
| Kẽm phốt phát | Xử lý khí | Viscose (viscose rayon là cellulose tái sinh) |
J092 ƯU ĐIỂM CHO CÁC ỨNG DỤNG HÓA CHẤT VÀ CÔNG NGHIỆP
Hình ảnh bộ trao đổi nhiệt dạng tấm
Hồ sơ công ty bộ phận nhiệt M&C
M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.
M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.
Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.
Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị
Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.
APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.
Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.
API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.
Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L, v.v.;
Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;
Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;
Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
