Bộ trao đổi nhiệt dạng tấm Varitherm GEA VT20 Tấm đệm OEM PHE cho ngành công nghiệp thực phẩm

Bộ trao đổi nhiệt dạng tấm Varitherm GEA VT20 / VT20P / VT20M Tấm và miếng đệm OEM PHE trong ngành công nghiệp thực phẩm

Cấu tạo thiết bị trao đổi nhiệt dạng tấm VT20 / VT20P / VT20M



Với Safetytherm, các chuyên gia đã thành công trong việc thiết kế một phiên bản cực kỳ đáng tin cậy của thiết bị trao đổi nhiệt dạng tấm kín thông thường.Hai tấm cực mỏng với các lỗ đầu vào và đầu ra được hàn tạo thành một khe hở nhỏ bên trong tấm hai vách.Trong trường hợp hiếm khi xảy ra vết nứt tấm, giải pháp thông minh này với các kênh rò rỉ đặc biệt đảm bảo rằng hỗn hợp của vật liệu không tương thích được loại trừ và rò rỉ có thể nhìn thấy được.



Thiết kế nhỏ gọn và chức năng của Safetytherm đáp ứng các tiêu chuẩn cao.Khách hàng của chúng tôi có thể chắc chắn một điều: Safetytherm là một ví dụ điển hình về giải pháp tấm kép hiệu quả và ít bảo trì, đảm bảo mức độ an toàn sản xuất cao.

Thông số kỹ thuật thiết bị trao đổi nhiệt dạng tấm mẫu VT20


Diện tích bề mặt	0,26㎡
Góc tấm Theta	127 ° 127 °
Đường kính kết nối	79 mm
Độ dày tấm Corrugate	3,9 mm
Chiều dài tâm tấm * Chiều rộng	868 * 212 mm
Hình dạng tấm Chiều dài * Chiều rộng	999 * 337 mm



VT20/ VT20P / VT20M Thông tin kỹ thuật về bộ trao đổi nhiệt dạng tấm





Người mẫu	Kích thước kết nối	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3 "(DN80)	21,4 "(620mm)	56,6 "(1488mm)	Lên đến 127 "(3235mm)
VT40 Safetytherm	5 "(DN125)	28.0 "(710mm)	74,2 "(1885mm)	Lên đến 139 "(3535mm)



Tấm truyền nhiệt: Thép không gỉ 316L.

Gioăng: NBR, EPDM, Viton, và những thứ khác theo yêu cầu.

Kết nối cổng: Mặt bích không viền, Lót kim loại, Mặt bích cổ hàn nâng và các loại khác theo yêu cầu.

Áp suất thiết kế tối đa: 230 psig (16 mặc cả)

Nhiệt độ thiết kế tối đa: 370 ° F (190 ° C), tùy thuộc vào lựa chọn miếng đệm

Tốc độ dòng chất lỏng tối đa gần đúng: VT20 Saftetytherm: 440 gpm (100m³ / giờ)

VT40 Saftetytherm: 924 gpm (210m³ / giờ)

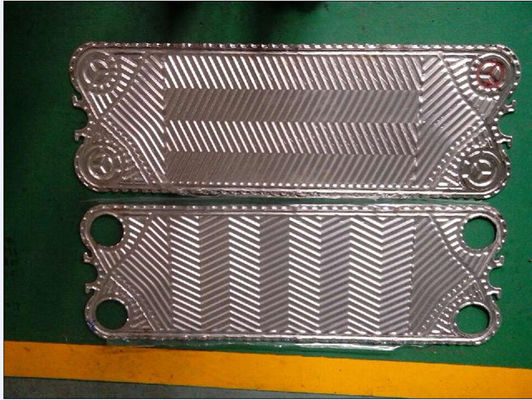

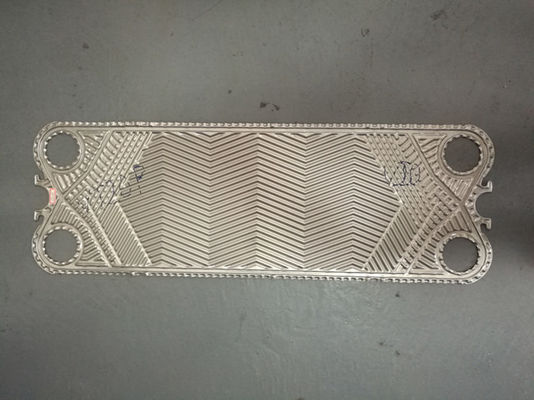

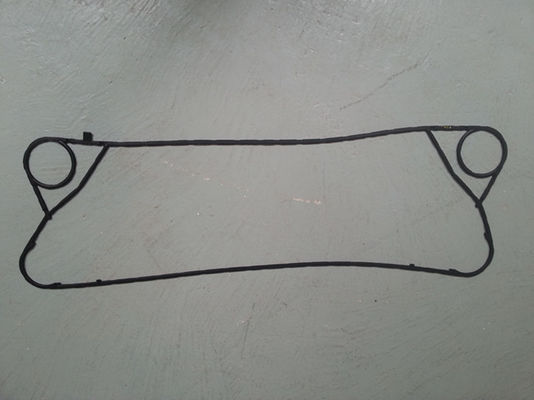

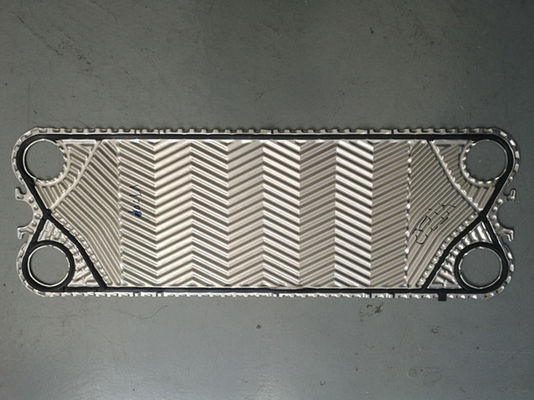

VT20/ VT20P / VT20M Hình ảnh tấm đệm & tấm trao đổi nhiệt dạng tấm





VT20/ VT20P / VT20M Bộ trao đổi nhiệt dạng tấm đệm - Dòng sản phẩm có hệ thống Varitherm



Cho dù trong quá trình sưởi ấm hoặc làm mát chất lỏng có chứa các hạt có kích thước lên đến 2mm, trong hơi ngưng tụ hoặc làm mát bằng khí và hút ẩm bằng khí trong các trường hợp đặc biệt - Bộ trao đổi nhiệt dạng tấm Varitherm cung cấp một giải pháp thuyết phục với phạm vi ứng dụng rộng rãi nhất có thể.



Dòng Varitherm có hai lý lẽ thuyết phục ủng hộ nó.Thứ nhất, có nhiều loại vật liệu có sẵn, bao gồm 1.40301 / AISI304, hợp kim niken, Incolloy, niken, tantali và titan.Thứ hai, nó đi kèm với một gói đĩa cá nhân có thể dễ dàng mở rộng để đáp ứng nhu cầu trong tương lai của bạn.Và điều này làm cho Dòng Varitherm trở thành giải pháp kinh tế tối ưu cho mọi ứng dụng.



Ưu điểm trong nháy mắt
Áp suất hoạt động lên đến 25 bar, áp suất thử nghiệm lên đến 32,5 bar	Các tấm ở nhiều kích cỡ, nếp gấp và vật liệu khác nhau	Hệ thống gioăng LocIn không bám dính cho các kích thước model VT20-VT80
Vật liệu đệm NBR, EPDM và FPM	Vật liệu đệm đặc biệt, chẳng hạn như silicone, Hypalon và butyl có sẵn theo yêu cầu	Khung sơn mài cho tất cả các kích thước mô hình
Khung thép không gỉ cho các kích thước model VT04 đến VT80



Lợi ích trong nháy mắt

Mức độ an toàn sản xuất cao Truyền nhiệt hiệu quả Thiết kế nhỏ gọn Rủi ro rò rỉ thấp Bảo trì dễ dàng



Xử lý sản phẩm nhẹ nhàng



Việc xử lý nhẹ nhàng các sản phẩm gây ra bởi quá trình uốn nếp mềm khiến Varitherm trở thành sự lựa chọn rõ ràng cho ngành công nghiệp thực phẩm.





PHE Loại Safetherm và Varitherm



An toàn	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/ VT20P / VT20M Khung



PHE có sẵn trong nhiều phiên bản khung dành riêng cho ứng dụng.Các phiên bản cơ bản là thiết kế C và B, với thiết kế B được sử dụng trên tất cả cho các gói biển số dài hơn.





Các phiên bản thép không gỉ đặc biệt được sử dụng trong các ứng dụng thực phẩm và dược phẩm và có thể bao gồm các tấm trung gian để tách các phần riêng lẻ.

Một số khung được trang bị đế có thể điều chỉnh độ cao





Khắc phục sự cố PHE



1. Hiệu suất không đủ



Lỗi	Nguyên nhân	Biện pháp khắc phục
Giảm truyền nhiệt	Tiền gửi trên các tấm HE	Làm sạch tấm HE - Làm sạch tấm HE trong khi PHE đang mở và làm sạch tấm HE trong khi PHE đang đóng.
	Hoạt động, phương tiện lưu lượng, v.v. khác với trường hợp thiết kế	Yêu cầu thiết kế PHE với dữ liệu vận hành mới do M&C kiểm tra
Mất áp suất quá mức	Việc cắm các khe hở dòng chảy của ống góp cản trở dòng chảy	Làm sạch tấm HE - Làm sạch tấm HE trong khi PHE đang mở và làm sạch tấm HE trong khi PHE đang đóng.
	Việc lắp đặt các tấm HE không đúng cách làm cản trở dòng chảy	Kiểm tra thứ tự lắp đặt bằng sơ đồ mạch điện
	Hoạt động, phương tiện lưu lượng, v.v. khác với trường hợp thiết kế	Yêu cầu thiết kế PHE với dữ liệu vận hành mới do M&C kiểm tra



2. Rò rỉ



Lỗi	Nguyên nhân	Biện pháp khắc phục
Rò rỉ giữa các tấm HE - phương tiện dòng chảy thoát ra khỏi gói tấm HE	Kích thước căng không chính xác của PHE	Kiểm tra kích thước căng đúng theo dữ liệu tấm đánh giá
	Áp lực vận hành quá mức	Kiểm tra áp suất vận hành theo dữ liệu tấm đánh giá
	Nhiệt độ hoạt động quá cao / quá thấp	Kiểm tra nhiệt độ hoạt động theo dữ liệu tấm đánh giá
	Tấm đệm HE không được đặt đúng vị trí	Mở PHE và sửa lại chỗ ngồi của miếng đệm HE
	Tấm đệm HE bị bẩn	Mở PHE và làm sạch các miếng đệm HE
	Tấm đệm HE bị lỗi hoặc bị cứng	Mở PHE và thay thế các miếng đệm HE
Rò rỉ giữa các tấm HE và khung, tấm gia cố và tấm trung gian	Tấm đệm HE và tấm đệm khung được đặt không chính xác	Mở PHE và sửa lại chỗ ngồi của tấm đệm và khung
	Tấm HE và miếng đệm khung bị bẩn	Mở PHE và làm sạch tấm HE và các miếng đệm khung
	Tấm đệm HE và tấm đệm khung bị lỗi	Mở PHE và thay miếng đệm HE và tấm đệm khung
Rò rỉ giữa kết nối khung và đường ống	Tải trọng quá mức của kết nối khung từ đường ống	Giảm tải kết nối đến các giá trị cho phép
	Miếng đệm được đặt không đúng chỗ	Kéo lỏng kết nối khung và sửa ghế đệm
	Gioăng bẩn	Kéo lỏng kết nối khung và làm sạch miếng đệm
	Miếng đệm bị lỗi	Kéo lỏng kết nối khung và thay thế miếng đệm
	Kết nối mặt bích không đủ chặt	Kiểm tra miếng đệm và vặn lại kết nối đồng đều nếu cần
Tấm HE bị hỏng	Thắt chặt quá mức gói tấm HE (kích thước căng dưới một phút)	Thay thế các tấm HE bị lỗi
Tấm HE bị hỏng	Ăn mòn vật liệu tấm HE	Kiểm tra thiết kế của PHE liên quan đến phương tiện lưu lượng, liên hệ với M&C
Các tấm HE bị hỏng ở đầu hoặc cuối PHE	Nối đất không chính xác khi hàn trên các mối nối đặc biệt với các đường ống nối khung hở	Sửa chữa các tấm HE bị lỗi

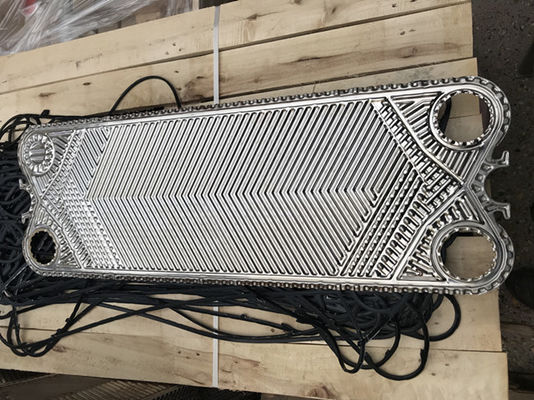

Hình ảnh về Bộ trao đổi nhiệt dạng tấm





Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.







Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;



Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
