Kết nối 250mm Vòng đệm trao đổi nhiệt NBRHT NT250S để thay thế Kelvion Gea

Tấm trao đổi nhiệt dạng tấm Trung Quốc và tấm đệm NT250S để thay thế Kelvion- Gea



Giới thiệu bộ trao đổi nhiệt dạng tấm



Không.	Thành phần	Không.	Thành phần
1	Chùm đầu	6	Tấm HE
2	Kết nối đường ống	7	Dầm dẫn hướng dưới cùng
3	Tấm cố định	số 8	Tấm đệm HE
4	Cột	9	Đai ốc trên bu lông căng thẳng
5	Đĩa rời	10	Căng bu lông

Đặc điểm kỹ thuật của thiết bị trao đổi nhiệt dạng tấm mẫu NT250S


Diện tích bề mặt	0,88㎡
Góc tấm Theta	Ngang 124 ° Dọc 124 °
Đường kính kết nối	250 mm
Độ dày tấm Corrugate	3,1mm
Chiều dài tâm tấm * Chiều rộng	1406 * 420 mm
Hình dạng tấm Chiều dài * Chiều rộng	1736 * 745 mm



Thông tin kỹ thuật về thiết bị trao đổi nhiệt dạng tấm NT250S





Người mẫu	Kích thước kết nối	Dim.A	Dim.B	Dim.C
NT250S	10 "danh nghĩa (DN250)	35,2 "(895mm)	89,5 "(2273mm)	Lên đến 159 "(4039mm)
NT250M			99,6 "(2529mm)
NT250L			112,8 "(2866mm)



Tấm truyền nhiệt	316L không gỉ, 304 không gỉ, Titanium, Hastelloy, 904L, SMO254 và những loại khác theo yêu cầu
Miếng đệm	NBR, EPDM, Viton và những người khác theo yêu cầu
Tấm áp suất	Thép carbon, thép không gỉ và những loại khác theo yêu cầu
Kết nối cổng	Không viền, Lót kim loại (Không gỉ, Titan và các loại khác theo yêu cầu), Mặt bích cổ hàn, núm ren và các loại khác theo yêu cầu
Áp suất thiết kế tối đa	Áp suất thiết kế tối đa là 300 psig (21 bar).Tùy thuộc vào ứng dụng.
Nhiệt độ thiết kế tối đa	Nhiệt độ thiết kế tiêu chuẩn tối đa là 330 ° F (170 ° C). Nhiệt độ cao hơn có sẵn theo yêu cầu.
Tốc độ dòng chất lỏng tối đa gần đúng	NT50: 175 gpm (40 m³ / giờ) NT100: 830 gpm (190 m³ / giờ) NT150: 1540 gpm (350 m³ / giờ) NT250: 3960 gpm (900 m³ / giờ) NT350: 8380 gpm (1900 m³ / giờ) NT500: 20.000 gpm (4000 m³ / giờ)

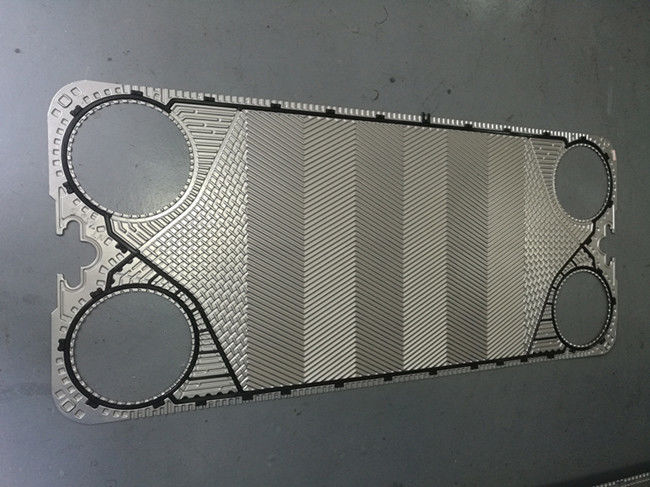

Hình ảnh tấm & miếng đệm trao đổi nhiệt dạng tấm NT250S









Ứng dụng và lợi ích của bộ trao đổi nhiệt dạng tấm NT250S



Ứng dụng:



Với nhóm sản phẩm Bộ phận nhiệt M&C, dòng NT là thiết bị trao đổi nhiệt dạng tấm có gioăng đệm cho nhiều ứng dụng.Nhiều loại vật liệu hoạt động trên nhiều loại chất lỏng, nhiệt độ và áp suất.Rất thích hợp cho các ứng dụng từ lỏng sang lỏng này:



HVAC	Hóa chất	Đường	gần biển
Đồ ăn	Năng lượng tái tạo	Quyền lực



Những lợi ích:



Tính linh hoạt-

• Thiết kế phù hợp, không phải là thiết kế "đủ tốt".Nhiều loại vật liệu, kích thước và cấu hình tấm kết hợp với phần mềm lựa chọn phức tạp để đảm bảo lựa chọn hoàn hảo, bất kể nhu cầu của bạn.
• Dấu chân nhỏ gọn cho phép bạn sử dụng nó ở những vị trí mà bạn không thể mơ tới với bộ trao đổi nhiệt dạng vỏ và ống.

Hiệu suất cao hơn với chi phí thấp hơn -

• Các nếp gấp tấm Optiwave phân phối chất lỏng đồng đều trên toàn bộ chiều rộng tấm, tối đa hóa sự truyền nhiệt và giảm thiểu số lượng tấm (và chi phí) cần thiết.

Bảo trì thuận tiện-

• Dây dẫn tấm PosLoc làm cho gói tấm tự căn chỉnh khi lắp đặt lại.
• Các miếng đệm không dùng dụng cụ Ecoloc giúp việc thay thế miếng đệm chỉ trong tích tắc.
• Các tấm riêng lẻ có nghĩa là không cần dụng cụ nâng nặng.Bảo trì nhanh hơn hiệu quả hơn, với thời gian ngừng hoạt động ngắn hơn.

Tuổi thọ lâu dài-

• Thiết kế gấp nếp cẩn thận cung cấp sự cân bằng lý tưởng giữa sự hỗn loạn cao và phân phối chất lỏng thích hợp, giảm tắc nghẽn từ các phương tiện kém hoàn hảo.

Các điều kiện và giải pháp rò rỉ bộ trao đổi nhiệt dạng tấm





Khi gói tấm HE được căng đến ít hơn kích thước căng một phút, các tấm HE sẽ bị hỏng.PHE có thể bị rò rỉ và phương tiện dòng chảy có thể thoát ra ngoài.

• Không bao giờ căng đến kích thước căng thẳng nhỏ hơn một min.
• Đảm bảo rằng kích thước kéo căng a của gói tấm HE luôn nằm trong phạm vi giá trị cho phép một phút.≤ a ≤ a max.

Thiệt hại môi trường do rò rỉ

• Khi sử dụng các phương tiện độc hại với môi trường, hãy đảm bảo rằng các phương tiện này có thể được thu gom một cách đáng tin cậy trong trường hợp rò rỉ PHE (ví dụ như khay thu gom và thiết bị hút) và không thể gây ô nhiễm môi trường

Thiệt hại đối với PHE do tăng áp suất đột ngột (búa lỏng) hoặc giảm áp suất đột ngột (búa tạo lỗ)



Khi vận tốc dòng chảy của môi trường dòng chảy thay đổi, có thể xảy ra hiện tượng búa lỏng hoặc búa tạo bọt.Điều này có thể làm hỏng PHE và phương tiện dòng chảy có thể thoát ra ngoài.

• Luôn mở hoặc đóng từ từ các van của đường ống được kết nối với PHE.
• Tránh ngưng tụ khí đột ngột bằng cách kiểm soát quá trình thích hợp.

Thiệt hại đối với PHE do đóng băng phương tiện dòng chảy

• Đảm bảo rằng trong mọi điều kiện thiết lập và vận hành, nhiệt độ không bao giờ giảm xuống dưới nhiệt độ đóng băng của phương tiện dòng chảy được sử dụng.

Rò rỉ khi đưa PHE nhiều giai đoạn vào và ra khỏi hoạt động



Khi đưa PHE nhiều giai đoạn vào và ra khỏi hoạt động và không thể điều áp hoặc giảm áp đồng đều cho tất cả các phần, kích thước căng có thể bị vượt quá trong các phần riêng lẻ.Điều này có thể tạo ra rò rỉ.

• Đảm bảo rằng khi đưa PHE nhiều giai đoạn vào và ra khỏi hoạt động, tất cả các phần phải được điều áp hoặc giảm áp đồng đều.



Hình ảnh về Bộ trao đổi nhiệt dạng tấm





Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.







Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;



Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
