Luyện kim dòng chảy Khử mặn Vòng đệm trao đổi nhiệt dạng tấm PHE Sondex S14

Bộ trao đổi nhiệt dạng tấm Sondex S14 Khử muối luyện kim dòng chảy PHE

Cấu tạo bộ trao đổi nhiệt dạng tấm S14 / S14A




S14 / S14AĐặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm


Diện tích bề mặt	0,14㎡
Góc tấm Theta	55 ° 125 °
Đường kính kết nối	60mm
Độ dày tấm Corrugate	2,6 mm
Chiều dài tâm tấm * Chiều rộng	694 * 126 mm
Hình dạng tấm Chiều dài * Chiều rộng	798 * 230 mm



S14 / S14AThông tin kỹ thuật về bộ trao đổi nhiệt dạng tấm



Khung	Khung sơn Khung thép không gỉ, được thiết kế cho ngành công nghiệp thực phẩm và hàng ngày Cả hai khung đều đi kèm với bu lông kẹp được đặt xung quanh cạnh khung.
Áp lực thiết kế	Khung sơn: 1.0 / 1.5 / 2.5 Mpa.(145/217/362 PSI) Khung thép không gỉ: 1.0 / 1.6 Mpa (145/232 PSI)
Khung trung gian	Khung trung gian và các khối góc bằng thép không gỉ.
Kết nối	Mặt bích DN150 / 6 "bằng thép carbon, được bọc cao su hoặc phủ AISI 316 hoặc titan Hiệp hội sữa DN100 / 4 ", DN125 / 5" và DN150 / 6 " Theo tất cả các tiêu chuẩn đã biết.
Vật liệu tấm	AISI304/316, 254 SMO và titan. Các vật liệu khác có sẵn theo yêu cầu.
Vòng đệm	Miếng đệm được đặt trong rãnh đệm kín, được tạo thành bởi các tấm.Thiết kế này giúp tấm phù hợp với áp lực làm việc cao.Các tấm được dẫn hướng mạnh mẽ trong quá trình lắp ráp bộ trao đổi nhiệt dạng tấm.Vật liệu: NBR, EPDM và Viton. Các vật liệu khác có sẵn theo yêu cầu.
Thiết bị bổ sung	Nắp an toàn bằng thép không gỉ Áo khoác cách nhiệt Lắp ráp cờ lê Chân móng cho khung chung Mặt bích dụng cụ Nhiệt kế và áp kế

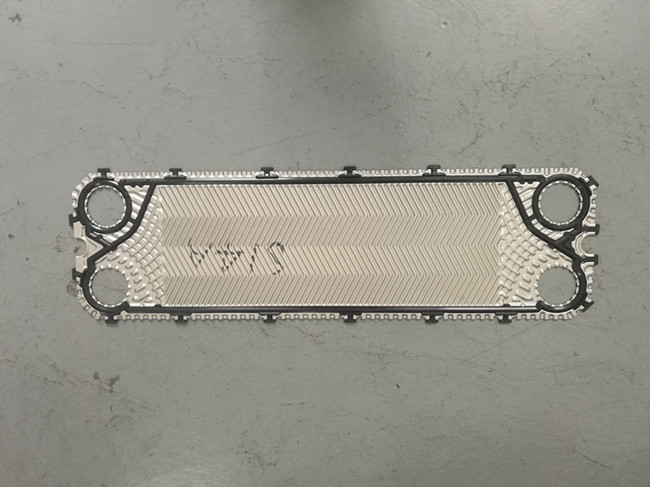

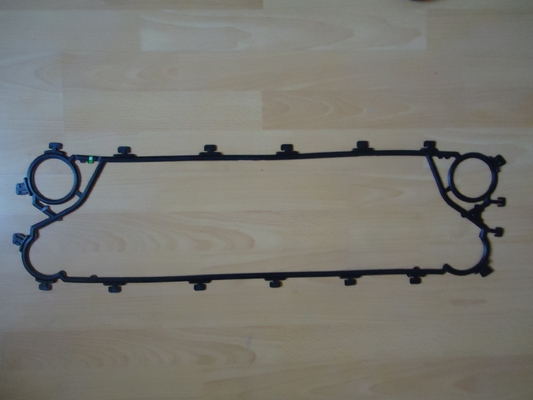

S14 / S14AHình ảnh tấm đệm & tấm trao đổi nhiệt dạng tấm







Khung S14 / S14A

Số tấm	L (chiều dài khung) (mm)	W (mm)	H (mm)	Trọng lượng tối đa, rỗng (kg)	Kiểu kết nối
S19A IS16
7-39	429	300 (11,81 ")	1044,6 (41,13 ")	170	DN50 mặt bích hoặc ống ren 2 "BSP
40-76	629			205
77-150	1029			277
151-206	1329			331
207-243	1529			366
244-336	2029			455
337-428	2529			545
429-521	3029			633
S19A IS25
7-35	444	300 (11,81 ")	1044,6 (41,13 ")	178	DN50 mặt bích hoặc ống ren 2 "BSP
36-71	644			223
72-142	1044			314
143-196	1344			383
197-232	1544			428
233-321	2044			542
322-410	2544			655
411-500	3044			769



Tính năng tấm PHE



	ĐẶC TÍNH	THUẬN LỢI	CÓ GÌ TRONG NÓ DÀNH CHO BẠN!
MỘT	KHU VỰC PHÂN PHỐI	Phân phối dòng chảy hiệu quả	Ngăn chặn phân phối độc hại
NS	KHU VỰC CHUYỂN NHIỆT MẪU TẤM CỐT	Thúc đẩy sự xáo trộn, giảm thiểu sự đóng cặn	Hiệu quả thu hồi nhiệt tuyệt vời Tối đa hóa thời gian chạy
NS	HỆ THỐNG KHÓA MẢNG	Các khái niệm "khóa góc" và "khóa bong bóng" đảm bảo gói tấm ổn định và được căn chỉnh tốt khi thiết bị được đóng	Hoạt động an toàn và kinh tế Khả năng phục vụ cao Thời gian ngừng dịch vụ tối thiểu
NS	HỆ THỐNG XĂNG KHÍ DỄ DÀNG	Các cạnh miếng đệm vát dễ dàng kẹp vào vị trí bằng cách sử dụng miếng đệm của bạn Giữ an toàn tại chỗ và cung cấp tính toàn vẹn của niêm phong cao	Hoạt động đáng tin cậy Thay thế dễ dàng và nhanh chóng Không cần công cụ đặc biệt

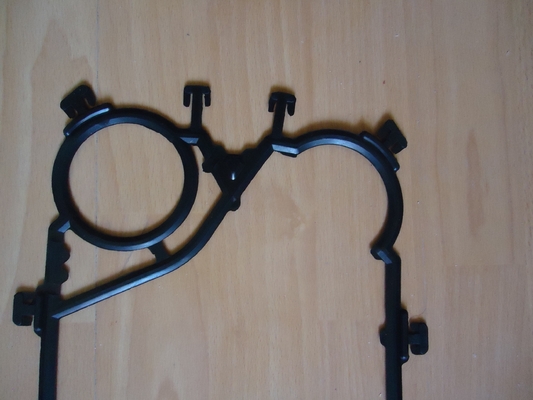

Loại gioăng PHE



Vui lòng kiểm tra xem chúng có phải là ba loại gioăng phổ biến thường được sử dụng trong thương hiệu Sondex.

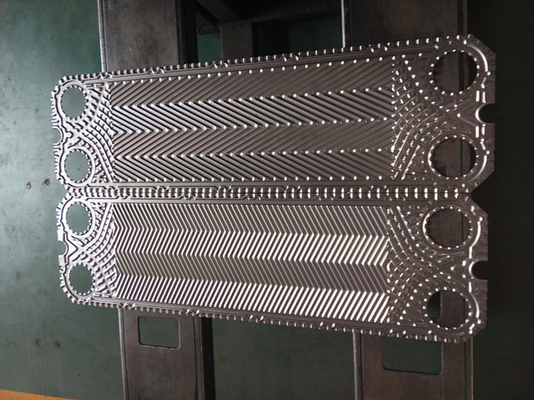

Loại tấm PHE







• Hệ thống treo:Tấm có hệ thống treo được gia cố.Hệ thống treo giúp tấm chịu được lực siết mạnh, chống lệch, xẹp góc.Điều này làm cho các tấm trở thành một khoản đầu tư vững chắc, vì tuổi thọ của các tấm được tăng lên và thời gian sử dụng được giảm xuống.
• Khu vực phân phối:Khu vực phân phối trên các tấm được thiết kế để ngăn chặn các khu vực đọng và đảm bảo sự phân bố đồng đều của các phương tiện truyền thông trên toàn bộ tấm.Hơn nữa, sự sụt giảm áp suất trong khu vực phân phối là tối thiểu và thay vào đó được sử dụng trên khu vực truyền nhiệt, dẫn đến hiệu quả truyền nhiệt tốt hơn.
• Khu vực truyền nhiệt:Với diện tích truyền nhiệt tối đa, chúng tôi có thể giảm tổng số tấm cần thiết để đạt hiệu suất tối ưu.Các mẫu tấm của chúng tôi được tinh chỉnh cho từng ứng dụng và cung cấp các điều kiện tốt nhất có thể để truyền nhiệt. Các giải pháp M & C cho phép bạn tăng hiệu quả và giảm mức tiêu thụ năng lượng.





Giải quyết vấn đề PHE



Nếu bạn gặp sự cố với bộ trao đổi nhiệt kiểu tấm của mình, trong hầu hết các trường hợp, nhân viên của bạn có thể giải quyết những vấn đề này.Vui lòng tìm dưới đây tóm tắt các vấn đề có thể xảy ra cũng như nguyên nhân và giải pháp có thể xảy ra.



Điều kiện để thiết bị trao đổi nhiệt kiểu tấm của bạn hoạt động liên tục là tuân thủ nghiêm ngặt các giá trị cho phép về áp suất và nhiệt độ được đề cập trên bảng tên.

Vượt quá những giá trị này, ngay cả khi áp suất đạt đỉnh trong thời gian ngắn sẽ gây ra hư hỏng cho thiết bị và là nguyên nhân của sự cố.



Để tránh việc sửa chữa tốn kém, chúng tôi khuyên bạn nên thực hiện công việc lắp đặt và bảo trì bởi nhân viên được đào tạo phù hợp.Bạn cũng có thể liên hệ với chúng tôi.



Vấn đề	Nguyên nhân có thể	Giải pháp khả thi
Sự rò rỉ	Tại các kết nối	Kiểm tra các lớp lót cao su (nếu được lắp) Kiểm tra miếng đệm mặt bích (nếu được lắp) Kiểm tra vòng chữ O Phù hợp với đường ống không căng thẳng
	Trộn mạch sơ cấp và thứ cấp	Kiểm tra các tấm xem có lỗ và / hoặc vết nứt không
	Trong gói tấm	Kiểm tra lắp ráp Kiểm tra tình trạng của các miếng đệm Kiểm tra vị trí thích hợp của miếng đệm
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
Không đủ năng lực	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
	Bộ trao đổi nhiệt bị bẩn	Làm sạch bộ trao đổi nhiệt
	Các kết nối đã được thay thế cho nhau	Làm lại công việc đường ống
Giảm áp suất quá cao	Dòng chảy lớn dòng thiết kế	Điều chỉnh dòng chảy
	Các kênh trong (các) tấm bị chặn	Xả / làm sạch
	Các phép đo không chính xác	Kiểm tra chỉ báo áp suất
	Sai lệch trung bình so với thiết kế	Việc bổ sung ví dụ như chống đóng băng sẽ làm tăng áp suất giảm
	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không



Hình ảnh về Bộ trao đổi nhiệt dạng tấm







Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.







Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;



Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
