S8 S8A Phốt trao đổi nhiệt Sondex Danfoss để thanh trùng kích thước nhỏ

Bộ trao đổi nhiệt dạng tấm S8 / S8A Sondex / Danfoss để thanh trùng quy mô nhỏ được sử dụng trong ngành công nghiệp thực phẩm

Nguyên tắc thiết kế bộ trao đổi nhiệt dạng tấm S8 / S8A




Dải tấm loại S4A và S8A với chiều dài lên đến 0,75m (2,5 ft) và kiểu nhiệt "dài" sẽ bao gồm nhiều nhiệm vụ lên đến 6 m³ / h (26 gpm) trong một giải pháp chuyền đơn, có nghĩa là tất cả các kết nối đều ở phía đầu, Điều này sẽ đảm bảo công việc bảo dưỡng và sửa chữa đường ống dễ dàng, và bằng cách tháo dỡ bộ trao đổi để bảo dưỡng, không cần phải tháo đường ống.



Phạm vi đĩa này được thiết kế để thanh trùng quy mô nhỏ lên đến 3.000 l / h (tùy thuộc vào loại sản phẩm và cấu hình nhiệt độ) và đảm bảo xử lý sản phẩm nhẹ nhàng và mềm mại.



Sự truyền nhiệt thu được khi môi trường ấm truyền năng lượng qua các tấm mỏng, dòng chảy mạnh giữa các kênh và chuyển nó đến môi trường lạnh đối lập mà không trộn lẫn hai môi trường.Dòng ngược dòng tạo ra hiệu quả tối ưu.Thiết kế tấm và đầu vào cho phép CIP (Làm sạch tại chỗ) hiệu quả, dễ dàng trên tất cả các bề mặt "dòng chảy".

S8 / S8A Đặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm


Diện tích bề mặt	0,08㎡
Góc tấm Theta	Ngang 130 ° Dọc 130 °
Đường kính kết nối	28mm
Độ dày tấm Corrugate	2,35 mm
Chiều dài tâm tấm * Chiều rộng	656 * 70 mm
Hình dạng tấm Chiều dài * Chiều rộng	724 * 140 mm

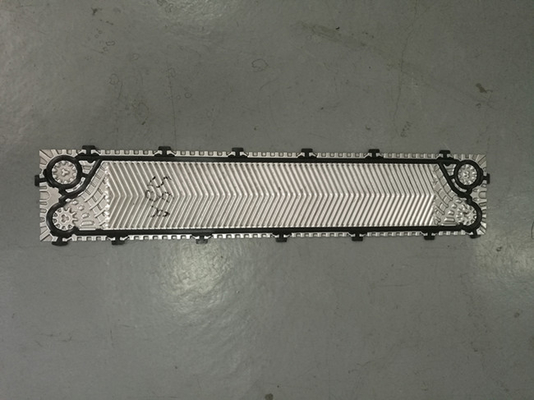

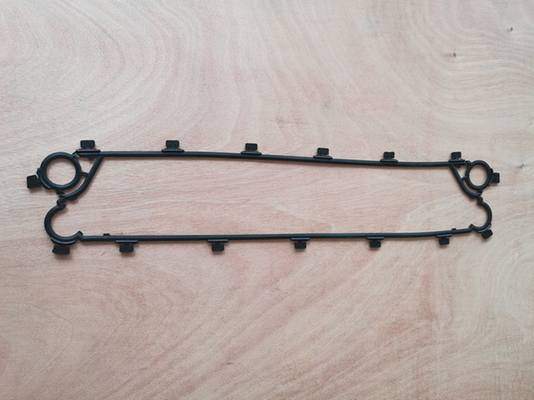

S8 / S8AHình ảnh tấm đệm & tấm trao đổi nhiệt dạng tấm









Khung S8 / S8A



Số tấm	L (chiều dài khung) (mm)	W (mm)	H (mm)	Trọng lượng tối đa, rỗng (kg)	Kiểu kết nối
S8A FG16
7-19	275	200 (7,87 ")	758 (29,84 ")	74	DN25 / 1 "Dairy Union
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87 ")	913-943 (35,95 "-37,13")	77	DN25 / 1 "Dairy Union
56-75	548			83
76-95	648			109
96-124	798			140



Dữ liệu kỹ thuật của thiết bị trao đổi nhiệt dạng tấm S8 / S8A



Kiểu		S1	S4A	S6A	S8A
Tối đaáp lực công việc	PN (thanh)	10.16
Tối đaNhiệt độ hoạt động	° C	Lên đến 180
Tối thiểu.Nhiệt độ hoạt động		-10
Phương tiện dòng chảy		Nước và các chất lỏng khác nhau, hơi nước
Âm lượng / kênh	tôi	0,09	0,17	0,13	0,21
Kích thước kết nối		DN32 / 1,25 "
Kiểu kết nối		Ống 1,25 "hoặc ống ren bằng thép không gỉ hoặc titan (các vật liệu khác có sẵn theo yêu cầu) DN 25/1 "Liên minh sữa (chỉ dành cho khung công nghiệp thực phẩm / vệ sinh)
Vật liệu tấm		Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titan GR.1 Các vật liệu khác có sẵn theo yêu cầu
Độ dày tấm	mm	0,5 Các vật liệu khác có sẵn theo yêu cầu
Vật liệu đệm		NBR, EPDM, FKM Các vật liệu khác có sẵn theo yêu cầu
Loại đính kèm gioăng		Khóa Sonder
Lót trong kết nối		Cao su NBR, EPDM, FKM Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Khung		Khung sơn, màu RAL 5010 (các màu khác theo yêu cầu) Khung thép không gỉ, được thiết kế cho các ứng dụng vệ sinh (ví dụ như ngành công nghiệp thực phẩm và sữa)
Đặc điểm kỹ thuật sơn khung		Sơn có sẵn cho các loại ăn mòn C2L, C4M, C5M



Tính năng tấm PHE



	ĐẶC TÍNH	THUẬN LỢI	CÓ GÌ TRONG NÓ DÀNH CHO BẠN!
MỘT	KHU VỰC PHÂN PHỐI	Phân phối dòng chảy hiệu quả	Ngăn chặn phân phối độc hại
NS	KHU VỰC CHUYỂN NHIỆT MẪU TẤM CỐT	Thúc đẩy sự xáo trộn, giảm thiểu sự đóng cặn	Hiệu quả thu hồi nhiệt tuyệt vời Tối đa hóa thời gian chạy
NS	HỆ THỐNG KHÓA MẢNG	Các khái niệm "khóa góc" và "khóa bong bóng" đảm bảo gói tấm ổn định và được căn chỉnh tốt khi thiết bị được đóng	Hoạt động an toàn và kinh tế Khả năng phục vụ cao Thời gian ngừng dịch vụ tối thiểu
NS	HỆ THỐNG XĂNG KHÍ DỄ DÀNG	Các cạnh miếng đệm vát dễ dàng kẹp vào vị trí bằng cách sử dụng miếng đệm của bạn Giữ an toàn tại chỗ và cung cấp tính toàn vẹn của niêm phong cao	Hoạt động đáng tin cậy Thay thế dễ dàng và nhanh chóng Không cần công cụ đặc biệt

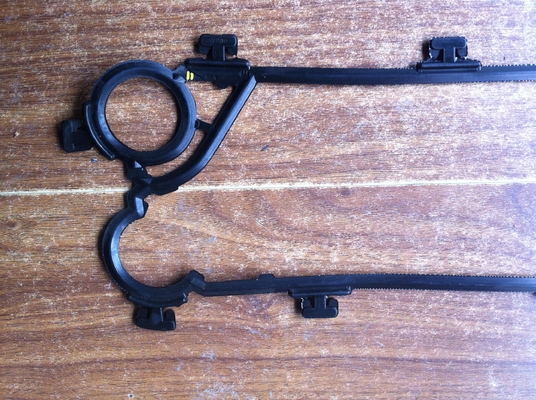

Loại gioăng PHE



Vui lòng kiểm tra xem chúng có phải là ba loại gioăng phổ biến thường được sử dụng trong thương hiệu Sondex.





Loại tấm PHE



"Tấm bắt đầu có miếng đệm" "Tấm dòng bên trái có miếng đệm" "Tấm dòng bên phải có miếng đệm" Tấm kết thúc có miếng đệm "



Tấm dài nhiệt tấm ngắn nhiệt





Giải quyết vấn đề PHE



Nếu bạn gặp sự cố với bộ trao đổi nhiệt kiểu tấm của mình, trong hầu hết các trường hợp, nhân viên của bạn có thể giải quyết những vấn đề này.Vui lòng tìm dưới đây tóm tắt các vấn đề có thể xảy ra cũng như nguyên nhân và giải pháp có thể xảy ra.



Điều kiện để thiết bị trao đổi nhiệt kiểu tấm của bạn hoạt động liên tục là tuân thủ nghiêm ngặt các giá trị cho phép về áp suất và nhiệt độ được đề cập trên bảng tên.

Vượt quá những giá trị này, ngay cả khi áp suất đạt đỉnh trong thời gian ngắn sẽ gây ra hư hỏng cho thiết bị và là nguyên nhân của sự cố.



Để tránh việc sửa chữa tốn kém, chúng tôi khuyên bạn nên thực hiện công việc lắp đặt và bảo trì bởi nhân viên được đào tạo phù hợp.Bạn cũng có thể liên hệ với chúng tôi.



Vấn đề	Nguyên nhân có thể	Giải pháp khả thi
Sự rò rỉ	Tại các kết nối	Kiểm tra các lớp lót cao su (nếu được lắp) Kiểm tra miếng đệm mặt bích (nếu được lắp) Kiểm tra vòng chữ O Phù hợp với đường ống không căng thẳng
	Trộn mạch sơ cấp và thứ cấp	Kiểm tra các tấm xem có lỗ và / hoặc vết nứt không
	Trong gói tấm	Kiểm tra lắp ráp Kiểm tra tình trạng của các miếng đệm Kiểm tra vị trí thích hợp của miếng đệm
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
Không đủ năng lực	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
	Bộ trao đổi nhiệt bị bẩn	Làm sạch bộ trao đổi nhiệt
	Các kết nối đã được thay thế cho nhau	Làm lại công việc đường ống
Giảm áp suất quá cao	Dòng chảy lớn dòng thiết kế	Điều chỉnh dòng chảy
	Các kênh trong (các) tấm bị chặn	Xả / làm sạch
	Các phép đo không chính xác	Kiểm tra chỉ báo áp suất
	Sai lệch trung bình so với thiết kế	Việc bổ sung ví dụ như chống đóng băng sẽ làm tăng áp suất giảm
	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không

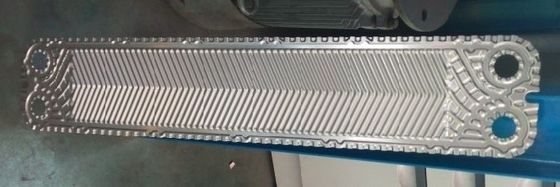

Hình ảnh về Bộ trao đổi nhiệt dạng tấm
