Làm lạnh S187 S188 Miếng đệm PHE loại Sonderlock

Bộ phận trao đổi nhiệt lạnh Sondex S187 / S188 Bộ phận trao đổi nhiệt dạng tấm và miếng đệm Loại dán và Sonderlock

Nguyên lý làm việc của bộ trao đổi nhiệt dạng tấm S187 / S188




Truyền nhiệt



Truyền năng lượng từ phương tiện này sang phương tiện khác để làm nóng hoặc hạ nhiệt phương tiện, là cơ sở của sự truyền nhiệt.Điều này có thể được thực hiện bằng cách xử lý môi trường trong bộ trao đổi nhiệt.

Các thiết bị trao đổi nhiệt dạng tấm sử dụng các tấm dòng hiệu quả cao để đạt được sự truyền nhiệt và vượt trội hơn so với các thiết bị trao đổi nhiệt tuabin và các thiết kế trao đổi nhiệt dạng tấm khác về hiệu quả truyền nhiệt, yêu cầu về không gian và dễ bảo trì.



Phân phối các phương tiện truyền thông





Phương tiện được lưu thông theo dòng ngược chiều trong bộ trao đổi nhiệt dạng tấm và được đưa vào hệ thống qua các cửa hút.Từ các cửa vào, phương tiện truyền thông đi qua khu vực phân phối được thiết kế đặc biệt để loại bỏ "vùng chết" và đảm bảo sự phân bố tối ưu, đồng đều của phương tiện truyền thông trên khu vực truyền nhiệt của các tấm.



Khu vực truyền nhiệt



Vùng truyền nhiệt là phần quan trọng nhất của tấm khi nó tự truyền nhiệt.Môi trường ấm truyền năng lượng của nó qua tấm, sang môi trường lạnh ở mặt đối diện của tấm.Các tấm này đóng vai trò như "dải phân cách" ngăn không cho môi trường trộn lẫn.



Mẫu tấm



Dòng phương tiện truyền qua các kênh của mẫu được ép vào vùng truyền nhiệt của mỗi tấm.Các mẫu có sẵn rất nhiều loại, mỗi loại có đặc tính và mục đích riêng biệt.Do đó, các mẫu có tác động lớn đến hiệu quả truyền nhiệt của bộ trao đổi nhiệt và phải được lựa chọn cẩn thận để đáp ứng các yêu cầu cụ thể của từng nhiệm vụ nhiệt.

S187 / S188 Đặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm


Diện tích bề mặt	1,88㎡
Góc tấm Theta	50 ° 126 °
Đường kính kết nối	303mm
Độ dày tấm Corrugate	3,5 mm
Chiều dài tâm tấm * Chiều rộng	2120 * 480 mm
Hình dạng tấm Chiều dài * Chiều rộng	2504 * 868 mm

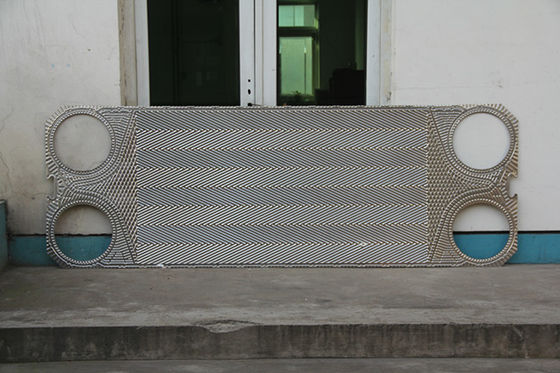

S187 / S188Hình ảnh tấm đệm & tấm trao đổi nhiệt dạng tấm









Khung S187 / S188



Số tấm	L (chiều dài khung) (mm)	W (mm)	H (mm)	Trọng lượng tối đa, rỗng (kg)	Kiểu kết nối
S19A IS16
7-29	830	970 (38,19 ")	2996 (117,95 ")	3553	DN300 mặt bích hoặc 12 "mặt bích
30-95	1230			4226
96-145	1530			4752
146-179	1730			5132
180-262	2230			5988
263-345	2730			6878
346-429	3230			7848
430-595	4230		3248 (127,87 ”)	9652
596-762	5230			11554
763-929	6230			13463
S19A IS25
7-26	850	1030 (40,55 ")	2996 (117,95 ")	4540	DN300 mặt bích hoặc 12 ”mặt bích
27-91	1250			5323
92-140	1550			5958
141-173	1750			6412
174-255	2250			7435
256-337	2750			8590
338-419	3250			9693
420-583	4250		3248 (127,87 “)	11896
584-747	5250			14230
748-911	6250			16437



S187 / S188 Dữ liệu kỹ thuật của thiết bị trao đổi nhiệt dạng tấm





Kiểu		S81	S121	S188	S251
Tối đaáp lực công việc	PN (thanh)	10,16,25
Tối đaNhiệt độ hoạt động	° C	Lên đến 180
Tối thiểu.Nhiệt độ hoạt động		-10
Phương tiện dòng chảy		Nước và các chất lỏng khác nhau, hơi nước
Âm lượng / kênh	tôi	3.1	4,7	7.3	9,8
Kích thước kết nối		DN300 / 12 "
Kiểu kết nối		Mặt bích DN 300/12 ", thép carbon, bọc cao su hoặc phủ AISI 316L (các vật liệu khác có sẵn theo yêu cầu)
Vật liệu tấm		Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titan GR.1 Các vật liệu khác có sẵn theo yêu cầu
Độ dày tấm	mm	0,5,0.6,0,7 Các vật liệu khác có sẵn theo yêu cầu
Vật liệu đệm		NBR, EPDM, FKM Các vật liệu khác có sẵn theo yêu cầu
Loại đính kèm gioăng		Khóa Sonder
Lót trong kết nối		Cao su NBR, EPDM, FKM Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Khung		Khung sơn, màu RAL 5010 (các màu khác theo yêu cầu) Khung thép không gỉ, được thiết kế cho các ứng dụng vệ sinh (ví dụ như ngành công nghiệp thực phẩm và sữa)
Đặc điểm kỹ thuật sơn khung		Sơn có sẵn cho các loại ăn mòn C2L, C4M, C5M



Loại gioăng PHE



Vui lòng kiểm tra xem chúng có phải là ba loại gioăng phổ biến thường được sử dụng trong thương hiệu Sondex.





Loại tấm PHE



"Tấm bắt đầu có miếng đệm" "Tấm dòng bên trái có miếng đệm" "Tấm dòng bên phải có miếng đệm" Tấm kết thúc có miếng đệm "



Tấm dài nhiệt tấm ngắn nhiệt





Dịch vụ và bảo trì thiết bị trao đổi nhiệt dạng tấm M&C



Chúng tôi có thể giúp bạn tránh các vấn đề trước khi chúng phát sinh bằng một chương trình tùy chỉnh, từ hỗ trợ bảo trì đầy đủ đến bảo dưỡng đột xuất.Chúng tôi sẽ cùng bạn vạch ra lịch trình phù hợp nhất để thực hiện chẩn đoán hiệu suất, bào mòn và kiểm tra tấm, kiểm tra lỗi với việc thay thế nhanh chóng và sửa chữa theo yêu cầu.



Các kỹ thuật viên lành nghề của chúng tôi sẽ nhanh chóng tháo dỡ các bộ trao đổi nhiệt của bạn và làm sạch từng tấm một cách chuyên nghiệp bằng các phương pháp kinh tế, thân thiện với môi trường.Chúng tôi sẽ cài đặt và chạy lại hết công suất trong thời gian nhanh chóng.Chúng tôi được trang bị đầy đủ để thực hiện CIP (Làm sạch tại chỗ) nếu có thể.



Nếu bộ trao đổi nhiệt dạng tấm của bạn bị lỗi hoặc hoạt động kém, dịch vụ sửa chữa của chúng tôi sẽ khôi phục cài đặt của bạn về trạng thái hoạt động ngay lập tức.Chúng tôi thay thế các miếng đệm bị lỗi hoặc mòn, cũng như các tấm bị hỏng hoặc rò rỉ, bằng các miếng đệm chính hãng hoặc chất lượng cao hoàn toàn phù hợp với thông số kỹ thuật lắp đặt của bạn.



Chúng tôi cũng có thể phân tích thiết lập hiện tại của bạn để xác định xem liệu cài đặt có thể được tối ưu hóa hay không, chẳng hạn như bằng cách tăng số lượng tấm trong bộ trao đổi nhiệt.Đây là bản nâng cấp cho toàn bộ hệ thống của bạn, vì các bộ trao đổi nhiệt hiệu quả hơn cải thiện hiệu suất tổng thể trong khi giảm chi phí năng lượng.



Bất kể nhu cầu của bạn là gì, đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng trợ giúp.



Kiểm soát chất lượng



Thanh tra kiểm soát chất lượng của chúng tôi kiểm tra tỉ mỉ các tấm để tìm các khuyết tật.Chúng tôi tiến hành thử nghiệm thuốc nhuộm để phát hiện ra các lỗ rò rỉ tiềm ẩn trong các tấm và thực hiện các thử nghiệm khí đối với các bộ trao đổi nhiệt dạng tấm dựa trên amoniac.



Mỗi tấm phải đáp ứng nhu cầu chất lượng nghiêm ngặt của chúng tôi trước khi được vận chuyển cho khách hàng của chúng tôi, để đảm bảo một giải pháp bền với tuổi thọ lâu dài.



Chúng tôi có thể thực hiện chẩn đoán tại chỗ.Nếu chúng tôi phát hiện ra các tấm bị rò rỉ trong hệ thống lắp đặt hiện tại của bạn, chúng tôi có thể thay thế chúng bằng các tấm hiệu suất cao để tăng tính ổn định và hiệu quả của hệ thống của bạn.





Giải quyết vấn đề PHE



Nếu bạn gặp sự cố với bộ trao đổi nhiệt kiểu tấm của mình, trong hầu hết các trường hợp, nhân viên của bạn có thể giải quyết những vấn đề này.Vui lòng tìm dưới đây tóm tắt các vấn đề có thể xảy ra cũng như nguyên nhân và giải pháp có thể xảy ra.



Điều kiện để thiết bị trao đổi nhiệt kiểu tấm của bạn hoạt động liên tục là tuân thủ nghiêm ngặt các giá trị cho phép về áp suất và nhiệt độ được đề cập trên bảng tên.

Vượt quá những giá trị này, ngay cả khi áp suất đạt đỉnh trong thời gian ngắn sẽ gây ra hư hỏng cho thiết bị và là nguyên nhân của sự cố.



Để tránh việc sửa chữa tốn kém, chúng tôi khuyên bạn nên thực hiện công việc lắp đặt và bảo trì bởi nhân viên được đào tạo phù hợp.Bạn cũng có thể liên hệ với chúng tôi.



Vấn đề	Nguyên nhân có thể	Giải pháp khả thi
Sự rò rỉ	Tại các kết nối	Kiểm tra các lớp lót cao su (nếu được lắp) Kiểm tra miếng đệm mặt bích (nếu được lắp) Kiểm tra vòng chữ O Phù hợp với đường ống không căng thẳng
	Trộn mạch sơ cấp và thứ cấp	Kiểm tra các tấm xem có lỗ và / hoặc vết nứt không
	Trong gói tấm	Kiểm tra lắp ráp Kiểm tra tình trạng của các miếng đệm Kiểm tra vị trí thích hợp của miếng đệm
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
Không đủ năng lực	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không
	Các điều kiện hoạt động khác với đặc điểm kỹ thuật	Điều chỉnh các điều kiện hoạt động
	Bộ trao đổi nhiệt bị bẩn	Làm sạch bộ trao đổi nhiệt
	Các kết nối đã được thay thế cho nhau	Làm lại công việc đường ống
Giảm áp suất quá cao	Dòng chảy lớn dòng thiết kế	Điều chỉnh dòng chảy
	Các kênh trong (các) tấm bị chặn	Xả / làm sạch
	Các phép đo không chính xác	Kiểm tra chỉ báo áp suất
	Sai lệch trung bình so với thiết kế	Việc bổ sung ví dụ như chống đóng băng sẽ làm tăng áp suất giảm
	Không khí trong hệ thống	Khử khí cho hệ thống ống Kiểm tra hoạt động của đường ống xem có thể có bẫy khí không



Hình ảnh về Bộ trao đổi nhiệt dạng tấm







Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.
