Kết nối DN32 S4 S4A Bộ trao đổi nhiệt dạng tấm Sondex Khung thép AISI 304 cho bia sữa

Kích thước kết nối DN32 Bộ trao đổi nhiệt dạng tấm S4 / S4A Sondex với khung vật liệu thép không gỉ AISI 304 cho công ty sữa / bia

Cấu tạo bộ trao đổi nhiệt dạng tấm S4 / S4A




Dải tấm loại S4A và S8A với chiều dài lên đến 0,75m (2,5 ft) và kiểu nhiệt "dài" sẽ bao gồm nhiều nhiệm vụ lên đến 6 m³ / h (26 gpm) trong một giải pháp chuyền đơn, có nghĩa là tất cả các kết nối đều ở phía đầu, Điều này sẽ đảm bảo công việc bảo dưỡng và sửa chữa đường ống dễ dàng, và bằng cách tháo dỡ bộ trao đổi để bảo dưỡng, không cần phải tháo đường ống.



Phạm vi đĩa này được thiết kế để thanh trùng quy mô nhỏ lên đến 3.000 l / h (tùy thuộc vào loại sản phẩm và cấu hình nhiệt độ) và đảm bảo xử lý sản phẩm nhẹ nhàng và mềm mại.



Sự truyền nhiệt thu được khi môi trường ấm truyền năng lượng qua các tấm mỏng, dòng chảy mạnh giữa các kênh và chuyển nó đến môi trường lạnh đối lập mà không trộn lẫn hai môi trường.Dòng ngược dòng tạo ra hiệu quả tối ưu.Thiết kế tấm và đầu vào cho phép CIP (Làm sạch tại chỗ) hiệu quả, dễ dàng trên tất cả các bề mặt "dòng chảy".

S4 / S4A Đặc điểm kỹ thuật của bộ trao đổi nhiệt dạng tấm


Diện tích bề mặt	0,04㎡
Góc tấm Theta	Ngang 130 ° Ngang 130 °
Đường kính kết nối	28mm
Độ dày tấm Corrugate	2,35 mm
Chiều dài tâm tấm * Chiều rộng	381 * 70 mm
Hình dạng tấm Chiều dài * Chiều rộng	449 * 140 mm

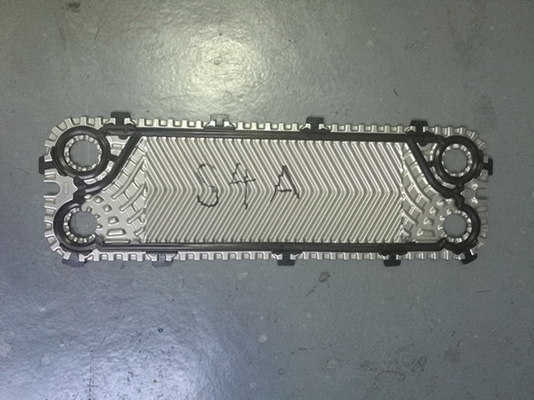

S4 / S4AHình ảnh tấm đệm & tấm trao đổi nhiệt dạng tấm





Khung S4 / S4A



Số tấm	L (chiều dài khung) (mm)	W (mm)	H (mm)	Trọng lượng tối đa, rỗng (kg)	Kiểu kết nối
S4A IG16
7-34	270	200 (7,87 ")	473 (18,62 ")	44	1.25 "ống ren 1" Dairy Union
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87 ")	621 (24,45 ")	46	1.25 "ống ren 1" Dairy Union
22-32	634			49
33-55	1034			58
56-78	1334			65



Thông số kỹ thuật của thiết bị trao đổi nhiệt dạng tấm S4 / S4A



Kiểu		S1	S4A	S6A	S8A
Tối đaáp lực công việc	PN (thanh)	10.16
Tối đaNhiệt độ hoạt động	° C	Lên đến 180
Tối thiểu.Nhiệt độ hoạt động		-10
Phương tiện dòng chảy		Nước và các chất lỏng khác nhau, hơi nước
Âm lượng / kênh	tôi	0,09	0,17	0,13	0,21
Kích thước kết nối		DN32 / 1,25 "
Kiểu kết nối		Ống 1,25 "hoặc ống ren bằng thép không gỉ hoặc titan (các vật liệu khác có sẵn theo yêu cầu) DN 25/1 "Liên minh sữa (chỉ dành cho khung công nghiệp thực phẩm / vệ sinh)
Vật liệu tấm		Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titan GR.1 Các vật liệu khác có sẵn theo yêu cầu
Độ dày tấm	mm	0,5 Các vật liệu khác có sẵn theo yêu cầu
Vật liệu đệm		NBR, EPDM, FKM Các vật liệu khác có sẵn theo yêu cầu
Loại đính kèm gioăng		Khóa Sonder
Lót trong kết nối		Cao su NBR, EPDM, FKM Thép không gỉ EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Khung		Khung sơn, màu RAL 5010 (các màu khác theo yêu cầu) Khung thép không gỉ, được thiết kế cho các ứng dụng vệ sinh (ví dụ như ngành công nghiệp thực phẩm và sữa)
Đặc điểm kỹ thuật sơn khung		Sơn có sẵn cho các loại ăn mòn C2L, C4M, C5M



Tính năng tấm PHE



	ĐẶC TÍNH	THUẬN LỢI	CÓ GÌ TRONG NÓ DÀNH CHO BẠN!
MỘT	KHU VỰC PHÂN PHỐI	Phân phối dòng chảy hiệu quả	Ngăn chặn phân phối độc hại
NS	KHU VỰC CHUYỂN NHIỆT MẪU TẤM CỐT	Thúc đẩy sự xáo trộn, giảm thiểu sự đóng cặn	Hiệu quả thu hồi nhiệt tuyệt vời Tối đa hóa thời gian chạy
NS	HỆ THỐNG KHÓA MẢNG	Các khái niệm "khóa góc" và "khóa bong bóng" đảm bảo gói tấm ổn định và được căn chỉnh tốt khi thiết bị được đóng	Hoạt động an toàn và kinh tế Khả năng phục vụ cao Thời gian ngừng dịch vụ tối thiểu
NS	HỆ THỐNG XĂNG KHÍ DỄ DÀNG	Các cạnh miếng đệm vát dễ dàng kẹp vào vị trí bằng cách sử dụng miếng đệm của bạn Giữ an toàn tại chỗ và cung cấp tính toàn vẹn của niêm phong cao	Hoạt động đáng tin cậy Thay thế dễ dàng và nhanh chóng Không cần công cụ đặc biệt

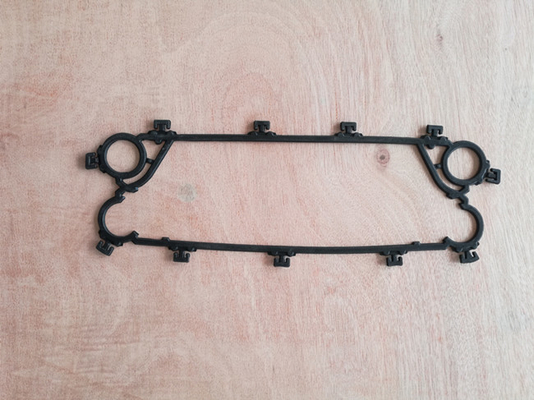

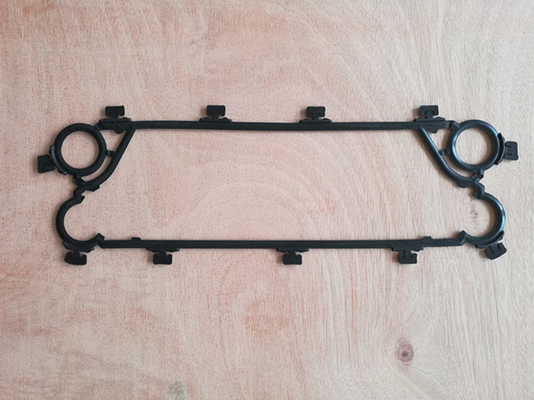

Loại gioăng PHE



Vui lòng kiểm tra xem chúng có phải là ba loại gioăng phổ biến thường được sử dụng trong thương hiệu Sondex.





Loại tấm PHE



"Tấm bắt đầu có miếng đệm" "Tấm dòng bên trái có miếng đệm" "Tấm dòng bên phải có miếng đệm" Tấm kết thúc có miếng đệm "



Tấm dài nhiệt tấm ngắn nhiệt







• Hệ thống treo:Tấm có hệ thống treo được gia cố.Hệ thống treo giúp tấm chịu được lực siết mạnh, chống lệch, xẹp góc.Điều này làm cho các tấm trở thành một khoản đầu tư vững chắc, vì tuổi thọ của các tấm được tăng lên và thời gian sử dụng được giảm xuống.
• Khu vực phân phối:Khu vực phân phối trên các tấm được thiết kế để ngăn chặn các khu vực đọng và đảm bảo sự phân bố đồng đều của các phương tiện truyền thông trên toàn bộ tấm.Hơn nữa, sự sụt giảm áp suất trong khu vực phân phối là tối thiểu và thay vào đó được sử dụng trên khu vực truyền nhiệt, dẫn đến hiệu quả truyền nhiệt tốt hơn.
• Khu vực truyền nhiệt:Với diện tích truyền nhiệt tối đa, chúng tôi có thể giảm tổng số tấm cần thiết để đạt hiệu suất tối ưu.Các mẫu tấm của chúng tôi được tinh chỉnh cho từng ứng dụng và cung cấp các điều kiện tốt nhất có thể để truyền nhiệt. Các giải pháp M & C cho phép bạn tăng hiệu quả và giảm mức tiêu thụ năng lượng.



Dịch vụ và bảo trì thiết bị trao đổi nhiệt dạng tấm M&C



Chúng tôi có thể giúp bạn tránh các vấn đề trước khi chúng phát sinh bằng một chương trình tùy chỉnh, từ hỗ trợ bảo trì đầy đủ đến bảo dưỡng đột xuất.Chúng tôi sẽ cùng bạn vạch ra lịch trình phù hợp nhất để thực hiện chẩn đoán hiệu suất, bào mòn và kiểm tra tấm, kiểm tra lỗi với việc thay thế nhanh chóng và sửa chữa theo yêu cầu.



Các kỹ thuật viên lành nghề của chúng tôi sẽ nhanh chóng tháo dỡ các bộ trao đổi nhiệt của bạn và làm sạch từng tấm một cách chuyên nghiệp bằng các phương pháp kinh tế, thân thiện với môi trường.Chúng tôi sẽ cài đặt và chạy lại hết công suất trong thời gian nhanh chóng.Chúng tôi được trang bị đầy đủ để thực hiện CIP (Làm sạch tại chỗ) nếu có thể.



Nếu bộ trao đổi nhiệt dạng tấm của bạn bị lỗi hoặc hoạt động kém, dịch vụ sửa chữa của chúng tôi sẽ khôi phục cài đặt của bạn về trạng thái hoạt động ngay lập tức.Chúng tôi thay thế các miếng đệm bị lỗi hoặc mòn, cũng như các tấm bị hỏng hoặc rò rỉ, bằng các miếng đệm chính hãng hoặc chất lượng cao hoàn toàn phù hợp với thông số kỹ thuật lắp đặt của bạn.



Chúng tôi cũng có thể phân tích thiết lập hiện tại của bạn để xác định xem liệu cài đặt có thể được tối ưu hóa hay không, chẳng hạn như bằng cách tăng số lượng tấm trong bộ trao đổi nhiệt.Đây là bản nâng cấp cho toàn bộ hệ thống của bạn, vì các bộ trao đổi nhiệt hiệu quả hơn cải thiện hiệu suất tổng thể trong khi giảm chi phí năng lượng.



Bất kể nhu cầu của bạn là gì, đội ngũ dịch vụ tận tâm của chúng tôi luôn sẵn sàng trợ giúp.



Kiểm soát chất lượng



Thanh tra kiểm soát chất lượng của chúng tôi kiểm tra tỉ mỉ các tấm để tìm các khuyết tật.Chúng tôi tiến hành thử nghiệm thuốc nhuộm để phát hiện ra các lỗ rò rỉ tiềm ẩn trong các tấm và thực hiện các thử nghiệm khí đối với các bộ trao đổi nhiệt dạng tấm dựa trên amoniac.



Mỗi tấm phải đáp ứng nhu cầu chất lượng nghiêm ngặt của chúng tôi trước khi được vận chuyển cho khách hàng của chúng tôi, để đảm bảo một giải pháp bền với tuổi thọ lâu dài.



Chúng tôi có thể thực hiện chẩn đoán tại chỗ.Nếu chúng tôi phát hiện ra các tấm bị rò rỉ trong hệ thống lắp đặt hiện tại của bạn, chúng tôi có thể thay thế chúng bằng các tấm hiệu suất cao để tăng tính ổn định và hiệu quả của hệ thống của bạn.





Hình ảnh về Bộ trao đổi nhiệt dạng tấm









Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.







Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;



Thiết bị trao đổi nhiệt dạng tấm M&C Hàng hóa đã sẵn sàng để giao hàng
