Mô hình điều chỉnh rộng Tấm đệm trao đổi nhiệt dạng tấm APV H17 cho vệ sinh

Bộ trao đổi nhiệt dạng tấm APV H17 rộng rãi cho các ứng dụng và nhiệm vụ vệ sinh

Cấu hình và hoạt động của thiết bị trao đổi nhiệt dạng tấm mẫu H17

Bộ trao đổi nhiệt dạng tấm là một trong những phương pháp linh hoạt và tiết kiệm chi phí nhất để làm nóng và / hoặc làm mát chất lỏng.Khái niệm cơ bản sử dụng một tấm truyền nhiệt gấp nếp để tách chất lỏng nóng khỏi chất lạnh và truyền nhiệt giữa các chất lỏng.



Con dấu giữa các tấm được thiết lập bởi một miếng đệm ngoại vi cũng ngăn cách giữa các cổng và khu vực dòng chảy bằng một rào cản kép.Miếng đệm cho phép chất lỏng chảy xuống kênh tấm hoặc đi qua nó đến kênh tấm liền kề như được mô tả trong Hình 1.



Bộ trao đổi nhiệt dạng tấm có thể được sử dụng với nhiều loại cấu hình khác nhau.



Một cấu hình là làm mát mạch kín, trong đó môi chất làm mát bẩn như nước biển, sông, hồ hoặc nước tháp được cách ly tại bộ trao đổi nhiệt dạng tấm và nước đã qua xử lý sạch được tuần hoàn liên tục qua nhà máy xử lý.Cấu hình này, như trong Hình 2, bảo vệ thiết bị quá trình khỏi chất lỏng làm mát bẩn.




Thông số kỹ thuật thiết bị trao đổi nhiệt dạng tấm mẫu H17


Diện tích bề mặt	0,17㎡
Góc tấm Theta	Ngang 120 ° Dọc 120 °
Đường kính kết nối	74 mm
Độ dày tấm Corrugate	3mm
Chiều dài tâm tấm * Chiều rộng	800 * 150 mm
Hình dạng tấm Chiều dài * Chiều rộng	920 * 271 mm



Đặc điểm kỹ thuật tính năng H17





Khu vực phân phối - Thiết kế đầu vào cung cấp sự phân phối sản phẩm hiệu quả đồng thời tạo ra sự hỗn loạn, đảm bảo không có điểm chết.

Mẫu uốn cong - Có nhiều mẫu tấm khác nhau để đạt được thời gian hoạt động lâu dài, đảm bảo sản phẩm đi qua sạch sẽ, giảm bám bẩn và dòng chảy CIP được tối ưu hóa.

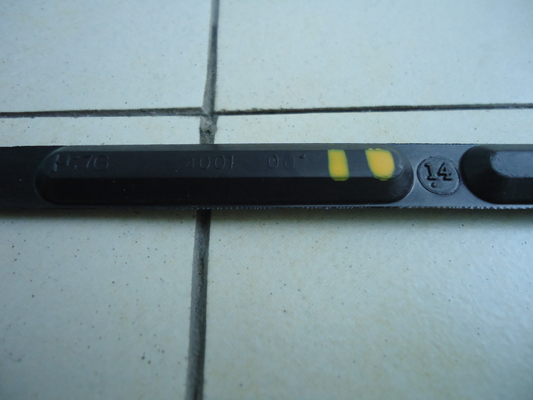

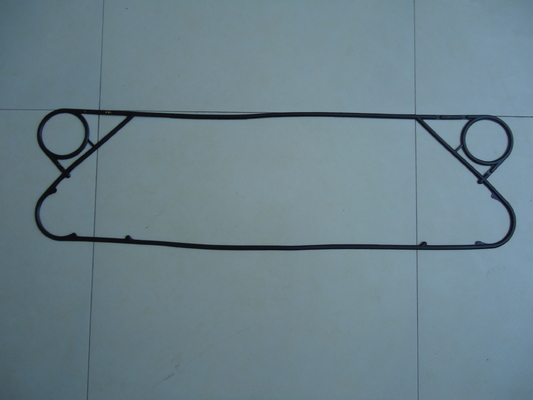

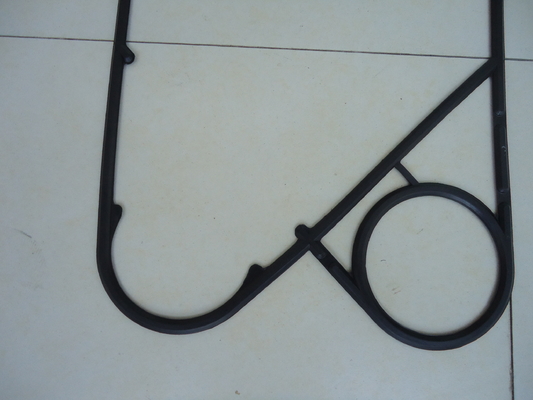

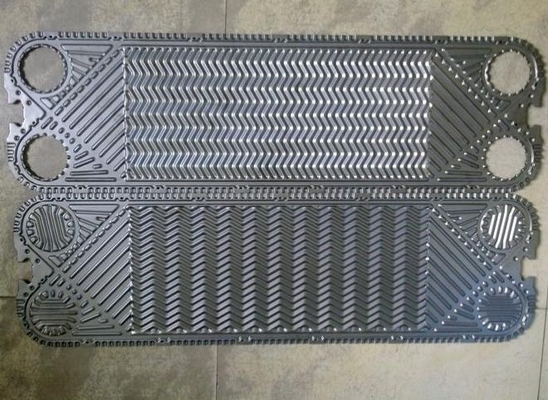

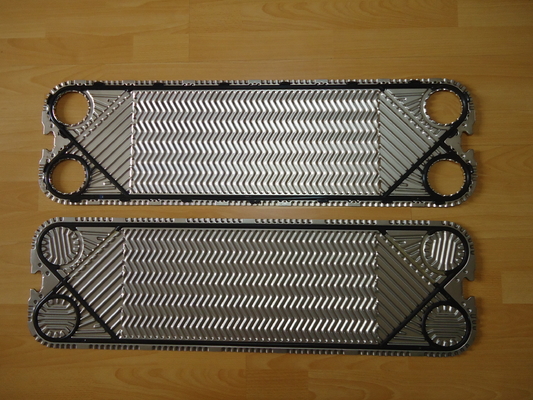

Hình ảnh tấm & miếng đệm trao đổi nhiệt dạng tấm H17









Tính năng & Ưu điểm & Lợi ích của Máy tách nhiệt dạng tấm H17



Bộ trao đổi nhiệt dạng tấm đóng một vai trò quan trọng trong việc sử dụng tối đa năng lượng trong nhiều quá trình sưởi ấm và làm mát bằng cách truyền nhiệt hiệu quả và thu hồi nhiệt để giảm thiểu việc sử dụng năng lượng và tác động đến môi trường.



Bộ trao đổi nhiệt dạng tấm N35 được sử dụng để làm nhiệm vụ sưởi ấm, làm mát, ngưng tụ và bay hơi cho một số quy trình và ứng dụng trong các ngành công nghiệp - bao gồm dầu khí, hàng hải, hóa chất, hóa dầu, sản xuất điện, các ngành công nghiệp nói chung, ứng dụng HVAC và ngành thực phẩm & đồ uống.Với một thế kỷ kinh nghiệm và một cơ sở lắp đặt khổng lồ trên toàn thế giới, Bộ phận nhiệt M&C là những thiết kế đã được chứng minh, đóng góp quan trọng vào hiệu suất, hiệu quả và độ tin cậy trong quy trình của khách hàng năm này qua năm khác.



Đặc trưng	Thuận lợi	Những lợi ích
Thiết kế tấm bảng rửa	Thúc đẩy sự hỗn loạn, giảm tắc nghẽn và tối ưu hóa dòng chảy CIP	Thời gian chạy tối đa Điều trị sản phẩm nhẹ nhàng
Hệ thống gioăng paraClip	Hỗ trợ miếng đệm lồng vào nhau để có tính toàn vẹn của niêm phong tốt hơn	Cải thiện tuổi thọ của miếng đệm Hoạt động đáng tin cậy
Mô hình dòng chảy song song	Phân phối sản phẩm hiệu quả và xử lý nhiệt đều Ít biến thể tấm khác nhau hơn so với tấm dòng chéo	Hiệu quả thu hồi nhiệt tốt Yêu cầu giảm kho phụ tùng thay thế

Thông số miếng đệm OEM & ODM PHE

Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.M&C đã chuẩn bị các vật liệu gioăng sau để hỗ trợ nhiều ứng dụng khác nhau.


Vật liệu	Nhiệt độ sử dụng tối đa	Độ cứng	Phương tiện ứng dụng
NBR	120 ℃	76 ± 2	Alkane, alkan và các phương tiện không phân cực khác, dầu nhiên liệu và dầu khoáng khác;Dầu nhờn;Dầu động vật và thực vật;Nước nóng, nước mặn, v.v.
NBR-HT	140 ℃	76 ± 2
HNBR	150 ℃	76 ± 2
EPDM	150 ℃	80 ± 2	Nước, hơi nước, khí quyển, không có nguồn gốc từ dầu mỏ;Xeton;Cồn phân cực môi trường vv
HEPDM	170 ℃	80 ± 2
Viton A	180 ℃	80 ± 2	Axit, kiềm, dung môi hữu cơ, dầu nóng
Viton A (DẦU)
Viton B
Viton G	200 ℃	80 ± 2	Axit mạnh, dầu nóng dầu nóng hơi bão hòa
CR	-40 ~ 60 ℃	75 ± 2	Môi chất lạnh


OEM & ODMThông số mảng PHE



Các tấm được lựa chọn đặc biệt từ các mẫu khác nhau để đạt được diện tích tối ưu và bộ trao đổi nhiệt hiệu quả về chi phí cho mỗi đơn vị.Các tấm này có thể được phân loại thành ba loại, loại H, loại L, loại Mix.



Tấm Corrugate



Bố trí kênh góc thấp cho các ứng dụng yêu cầu giảm áp suất cho phép thấp hơn;



Sắp xếp kênh hỗn hợp để bố trí tùy chọn để đạt được hiệu suất tối ưu hóa;



Sắp xếp các kênh góc cao cho hiệu suất nhiệt cao hơn và các ứng dụng yêu cầu giảm áp suất cho phép



Vật liệu tiêu chuẩn



Thép không gỉ 304



Đây là vật liệu tấm truyền nhiệt có chi phí thấp nhất.Nó có khả năng chống ăn mòn thấp và thường chỉ có độ dày 0,5mm.Loại tấm truyền nhiệt này thường được sử dụng trong các ứng dụng HVAC.



Thép không gỉ 316



Đây là vật liệu tấm truyền nhiệt phổ biến nhất và được sử dụng trong nhiều ứng dụng.Thép không gỉ 316 có khả năng chống ăn mòn cao và thường có độ dày từ 0,5mm đến 0,8mm.



Titan



Loại này có khả năng chống lại sự tấn công của hóa chất rất tốt, bao gồm hầu hết các loại axit, clorua, nước biển và hóa chất clo.Độ dày của titan này thường từ 0,5mm đến 0,6mm.



Hastelloy C276



Các tên thông dụng khác: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 là siêu hợp kim niken-molypden-crom có ​​thêm vonfram để chống ăn mòn tuyệt vời trong nhiều môi trường khắc nghiệt.Hợp kim C-276 được sử dụng rộng rãi trong các môi trường khắc nghiệt nhất như xử lý hóa chất, kiểm soát ô nhiễm, sản xuất bột giấy và giấy, xử lý chất thải công nghiệp và đô thị, và thu hồi khí tự nhiên bằng axit.Độ dày có thể từ 0,6mm đến 0,8mm.



SMO 254



Sandvik 254 SMO là thép không gỉ Austenit hợp kim cao được phát triển để sử dụng trong nước biển và các phương tiện chứa clorua xâm thực khác.Độ dày có sẵn từ 0,6mm đến 0,8mm.



Tính năng tấm PHE



	ĐẶC TÍNH	THUẬN LỢI	CÓ GÌ TRONG NÓ DÀNH CHO BẠN!
MỘT	KHU VỰC PHÂN PHỐI	Phân phối dòng chảy hiệu quả	Ngăn chặn phân phối độc hại
NS	VÙNG CHUYỂN NHIỆT MẪU TẤM CỐT	Thúc đẩy sự xáo trộn, giảm thiểu sự đóng cặn	Hiệu quả thu hồi nhiệt tuyệt vời Tối đa hóa thời gian chạy
NS	HỆ THỐNG KHÓA MẢNG	Các khái niệm "khóa góc" và "khóa bong bóng" đảm bảo một gói tấm ổn định và được căn chỉnh tốt khi thiết bị được đóng	Hoạt động an toàn và kinh tế Khả năng phục vụ cao Thời gian ngừng dịch vụ tối thiểu
NS	HỆ THỐNG XĂNG KHÍ DỄ DÀNG	Các cạnh miếng đệm vát dễ dàng kẹp vào vị trí bằng cách sử dụng miếng đệm của bạn Giữ an toàn tại chỗ và cung cấp tính toàn vẹn của niêm phong cao	Hoạt động đáng tin cậy Thay thế dễ dàng và nhanh chóng Không cần công cụ đặc biệt







Khu vực / Sự kiện Ứng dụng PHE


Hóa chất	Coustic Soda, Phân bón, Hóa dầu, Lọc dầu, Dầu & Chất béo, Dược phẩm, Làm mát bằng axit sulfuric
Đồ ăn	Sữa, Bia, Nước ngọt, Nước sốt, Rượu, Máy tiệt trùng gắn trượt
HVAC	Điều hòa không khí, nước nóng hàng đầu
Nhà máy thép	Lò cao, Đúc liên tục, COG, Mạ & mạ kẽm, Làm mát bằng lò cao
Kim khí	Mạ, Làm nguội, Anodizing, Sơn
Bột giấy	Rượu đen, Rượu trắng, Máy phân hủy, Thu hồi nhiệt
Dệt may	Sợi tổng hợp, kéo sợi, nhuộm
Làm mát trung tâm	Nước biển, Nước sông, Trạm điện, Đồng phát, Hàng hải và nhiều loại khác.





Ứng dụng làm mát bộ trao đổi nhiệt dạng tấm H17



• Làm kín nước cho tuabin hơi nước
• Dầu bôi trơn tuabin
• Nước chất lượng cao được sử dụng trong các đoạn làm mát stato
• Dầu bịt kín đường
• Dầu máy biến áp
• Đã tiêu yếu tố nhiên liệu nước ao
• Lá chắn neutron
• Năng lượng chờ
• Làm mát vòng kín sử dụng biển, sông hoặc tháp làm mát
• Làm mát bình áp suất



Hình ảnh bộ trao đổi nhiệt dạng tấm











Hồ sơ công ty bộ phận nhiệt M&C



M&C Heat Parts Co., Ltd được thành lập tại Vô Tích, Giang Tô.M&C chuyên thiết kế và sản xuất các thiết bị truyền nhiệt chất lượng cao.Phạm vi sản phẩm bao gồm tấm & miếng đệm, bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt có miếng đệm và bộ trao đổi nhiệt được hàn.Do đó, là một trong số ít các nhà sản xuất trên toàn thế giới, M&C cung cấp các giải pháp với thiết kế nhiệt động lực học tối ưu cho các ngành công nghiệp khác nhau và hầu như tất cả các ứng dụng.

M&C cung cấp cho bạn dịch vụ phụ kiện một cửa, thương hiệu đa dạng & nhiều lựa chọn thay thế cho bạn lựa chọn.Chúng tôi sẽ đáp ứng tất cả các yêu cầu của bạn về bộ trao đổi nhiệt dạng tấm và giữ cho máy của bạn hoạt động liên tục thông qua bộ lưu trữ phong phú và phản hồi nhanh chóng của chúng tôi.

Hơn nữa, chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt và dịch vụ sau bán hàng, từ mua nguyên liệu đến đóng gói thành phẩm cho đến khi sản phẩm nhận được trong tình trạng tốt.Sản phẩm của chúng tôi đã được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau.







Tấm trao đổi nhiệt & tấm đệm M&C Các mẫu khác được khuyến nghị



Sondex / Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19, v.v.

APV / SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL, v.v.

Tranter / Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145, v.v.

API / Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90, v.v.

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130, v.v.

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995, v.v.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L, v.v.;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120, v.v.;

Nhiệt điện - TL200SS / PP, TL250SS / PP, TL400SS / PP.TL650SS / PP và như vậy;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M, v.v.

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233, v.v.;
