Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật chất: | AISI304 / AISI316L | Diện tích bề mặt: | 0,014 ㎡ |
|---|---|---|---|
| Độ dày: | 9 + 2.3N mm (“N” nghĩa là số lượng tấm） | Trọng lượng: | 0,6 + 0,056N KG (“N” nghĩa là số lượng tấm） |
| Áp lực thiết kế: | 1,0 / 3,0 / 4,5 Thanh | Nhiệt độ thiết kế: | -196-255 ℃ |
| Chiều rộng * Chiều cao: | 76 * 206mm | Chiều rộng trung tâm * Chiều cao: | 42 * 172mm |
| Làm nổi bật: | Máy trao đổi nhiệt tấm đúc nhỏ gọn |
||

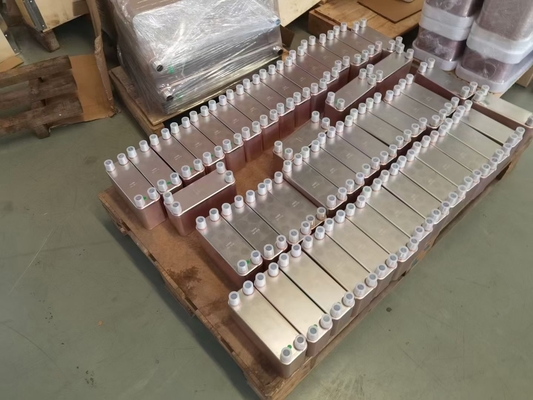

Thép không gỉ nhỏ gọn và tiết kiệm chi phí với Đồng 1.0 / 2.0 / 3.0 Thanh trao đổi nhiệt dạng tấm mạ kẽm / BPHE
Xây dựng BPHE
Khái niệm thiết bị trao đổi nhiệt dạng tấm Brazed (BPHE) là một biến thể của thiết bị trao đổi nhiệt dạng tấm và khung truyền thống, nhưng không có miếng đệm và các bộ phận khung.Hiện nay, BPHE của M & C là thành phần nổi tiếng trong các nhà máy điện lạnh do thiết kế nhỏ gọn, bền, dễ lắp đặt và vận hành hiệu quả về chi phí.
Chất liệu BPHE

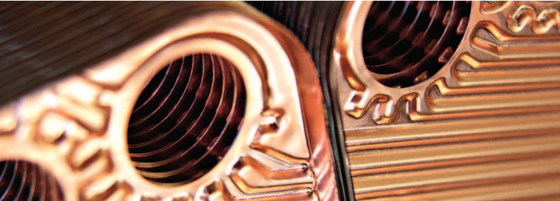

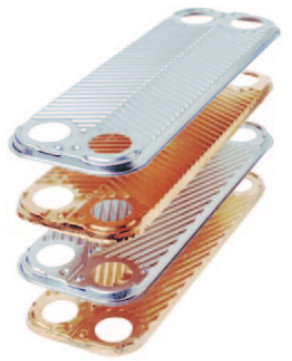

Bộ trao đổi nhiệt dạng tấm hàn (BPHE) bao gồm các tấm thép không gỉ dạng sóng mỏng được hàn chân không với nhau bằng cách sử dụng đồng làm vật liệu hàn.Mặc dù là ý tưởng cho nhiều ứng dụng, các đơn vị được hàn bằng đồng không thích hợp cho các ứng dụng thực phẩm và các ứng dụng liên quan đến chất lỏng mạnh.Ở đây giải pháp tối ưu là thiết bị trao đổi nhiệt dạng tấm được làm từ 100% thép không gỉ.
Thiết kế BPHE
Việc hàn các tấm thép không gỉ với nhau giúp loại bỏ sự cần thiết của các miếng đệm làm kín và các tấm khung dày.Cũng như giữ các tấm với nhau tại các điểm tiếp xúc, vật liệu hàn sẽ niêm phong gói hàng.BPHE của M & C được hàn ở tất cả các điểm tiếp xúc, đảm bảo hiệu quả truyền nhiệt và khả năng chịu áp suất tối ưu.Các tấm được thiết kế để cung cấp tuổi thọ lâu nhất có thể.
Vì hầu như tất cả vật liệu đều được sử dụng để truyền nhiệt, BPHE có kích thước rất nhỏ gọn, trọng lượng thấp và khối lượng chứa thấp.M&C cung cấp một thiết kế linh hoạt có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.
BPHE của M & C là giải pháp tiết kiệm chi phí nhất cho nhiều nhiệm vụ truyền nhiệt.
Nguyên tắc dòng chảy
Nguyên tắc dòng chảy cơ bản trong bộ trao đổi nhiệt hàn cho các ứng dụng làm lạnh là dòng chảy song song hoặc chéo để đạt được quá trình truyền nhiệt hiệu quả nhất.Trong thiết kế một đường truyền, tất cả các kết nối đều nằm ở một bên của bộ trao đổi nhiệt, giúp việc lắp đặt rất dễ dàng.
Bình ngưng - nguyên lý dòng chảy
Các thành phần chính giống như đối với thiết bị bay hơi.Chất làm lạnh đi vào phía trên bên trái của bộ trao đổi dưới dạng khí nóng và bắt đầu ngưng tụ trên bề mặt của các rãnh cho đến khi ngưng tụ hoàn toàn, và sau đó được làm lạnh nhẹ.Quá trình này được gọi là "ngưng tụ tự do".

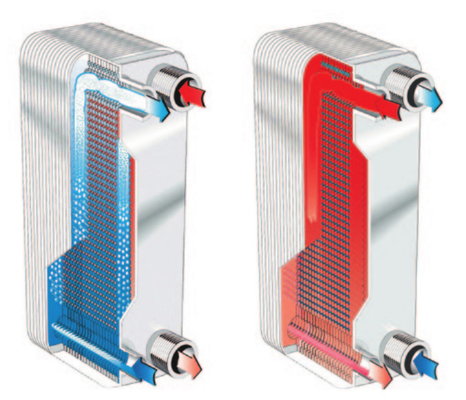

Thiết bị bay hơi, hiển thị nguyên lý dòng chảy.Bình ngưng, hiển thị nguyên lý dòng chảy
Thiết bị bay hơi - nguyên lý dòng chảy
Các kênh hình thành giữa các tấm tôn và các góc được sắp xếp để hai phương tiện truyền qua các kênh luân phiên, luôn ngược chiều nhau (ngược chiều dòng điện).
Môi chất lạnh hai pha (hơi + lỏng) đi vào phía dưới bên trái của thiết bị trao đổi với chất lượng hơi phụ thuộc vào điều kiện hoạt động của nhà máy.
Sự bay hơi của pha lỏng diễn ra bên trong các kênh và một số mức độ quá nhiệt luôn được yêu cầu, đó là lý do tại sao quá trình này được gọi là "sự giãn nở khô".
Trong hình minh họa về thiết bị bay hơi, các mũi tên màu xanh lam đậm và nhạt hiển thị vị trí của các đầu nối chất làm lạnh.Nước (nước muối) được làm mát chảy ngược dòng theo các kênh ngược lại;các mũi tên màu đỏ đậm và nhạt hiển thị vị trí của các kết nối nước (bầm tím).
Các thành phần quan trọng trong các ứng dụng làm lạnh
Được lắp đặt cho nhiều nhiệm vụ trong các ứng dụng làm lạnh trên toàn thế giới, BPHE hiệu suất cao của M & C mang lại hiệu suất truyền nhiệt cao nhất với độ tin cậy và hiệu quả chi phí tối đa.
M&C cung cấp một danh mục đầy đủ các BPHE chịu áp lực cực cao.Chúng lý tưởng cho tất cả các ứng dụng khác nhau trong các hệ thống CO2 xuyên tới hạn.Trong các ứng dụng làm lạnh có lắp đặt BPHE của M & C, các thiết bị điển hình bao gồm:
Máy làm lạnh
Làm nguội nước hoặc ngâm nước muối và loại bỏ sức nóng của không khí hoặc nước.Nước được vận chuyển bằng hệ thống thủy lực thông qua các loại bộ trao đổi nhiệt khác nhau để làm mát không khí trong hệ thống điều hòa không khí hoặc để làm mát các quy trình sản xuất hoặc công nghiệp.Hai hệ thống cơ bản thường được sử dụng để dẫn động thiết bị làm lạnh: máy nén được điều khiển bởi động cơ điện, dựa trên chu trình làm lạnh nén hơi;hoặc hệ thống dẫn động bằng nhiệt (hơi nước, khí đốt tự nhiên), dựa trên chu trình làm lạnh hấp thụ.
Bơm nhiệt
Là loại máy làm lạnh nước cũng có thể chạy theo chu trình ngược hay còn gọi là máy bơm nhiệt nguồn nước.Trong trường hợp này, chức năng chính là làm nóng nước và loại bỏ không khí hoặc nước mát.Nước nóng làm ấm không khí hoặc nước.Nước nóng làm ấm không khí trong hệ thống điều hòa không khí.Một biến thể khác của hệ thống này là máy bơm nhiệt nguồn mặt đất, sử dụng mặt đất hoặc mặt nước để thêm hoặc loại bỏ nhiệt.
BPHE trong các ứng dụng làm lạnh
BPHE là một giải pháp hiệu quả cho một loạt các chức năng trong các ứng dụng làm lạnh.Phổ biến nhất trong số này liên quan đến việc truyền nhiệt từ hai môi trường cơ bản: chất làm lạnh như chất lỏng chính (HFC hoặc khí tự nhiên) và nước hoặc nước muối làm chất lỏng thứ cấp:
Các chức năng khả thi khác
Tại sao chọn M&C BPHEs?
Thông số kỹ thuật BPHE
| Người mẫu | Chiều rộng (mm) | Chiều cao (mm) | Chiều rộng tâm (mm) | Chiều cao tâm (mm) | Diện tích bề mặt (㎡) | Độ dày (mm) | Trọng lượng (KG) | Tốc độ phát sáng tối đa (m³ / H) | Áp suất thiết kế (Bar) | Nhiệt độ thiết kế. (℃) |
| ZL14 | 76 | 206 | 42 | 172 | 0,014 | 9 + 2,3N | 0,6 + 0,056N | số 8 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL20B | 78 | 318 | 42 | 282 | 0,02 | 9 + 2,3N | 0,9 + 0,088N | số 8 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL26 | 111 | 310 | 50 | 250 | 0,025 | 9 + 2,36N | 1,3 + 0,12N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL30 | 124 | 304 | 70 | 250 | 0,03 | 13 + 2,4N | 2,2 + 0,146N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL52A | 111 | 525 | 50 | 466 | 0,05 | 10 + 2,35N | 1,9 + 0,215N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL52B | 111 | 525 | 50 | 466 | 0,05 | 10 + 2,35N | 1,9 + 0,245N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL62A | 119 | 526 | 63 | 470 | 0,06 | 10 + 2,35N | 2,4 + 0,225N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL62B | 119 | 526 | 63 | 470 | 0,06 | 10 + 2,35N | 2,4 + 0,225N | 18 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL95A | 191 | 616 | 92 | 519 | 0,095 | 11 + 2,72N | 6 + 0,415N | 42 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL95B | 191 | 616 | 92 | 519 | 0,095 | 11 + 2,72N | 6 + 0,415N | 42 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL120A | 246 | 528 | 174 | 465 | 0,12 | 10 + 2,36N | 7 + 0,472N | 42 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL120B | 246 | 528 | 174 | 465 | 0,12 | 10 + 2,36N | 7 + 0,472N | 42 | 1,0 / 3,0 / 4,5 | -196-255 |
| ZL200A | 321 | 738 | 188 | 603 | 0,2 | 13 + 2,7N | 13 + 0,74N | 100 | 1,0 / 3,0 / 4,5 | -196-255 |
