Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Tấm / miếng đệm trao đổi nhiệt dạng tấm | Nguyên liệu khung: | Thép carbon, SS304, SS316L |
|---|---|---|---|
| Ứng dụng: | HVAC, Phát điện, luyện kim sắt | Kích thước hình dạng tấm: | 1463 * 708mm |
| Kích thước tâm tấm: | 1173 * 412mm | Khu vực chuyển nhượng: | 0,8㎡ |
| Độ sâu rãnh tấm: | 3 mm | Độ dày gioăng: | 5,5mm |
| Áp suất vận hành tối đa: | 20kg / c㎡ | Tính năng hoạt động tối đa: | 190 ℃ |
| Làm nổi bật: | Phụ tùng gioăng trao đổi nhiệt,Thay thế gioăng trao đổi nhiệt |
||

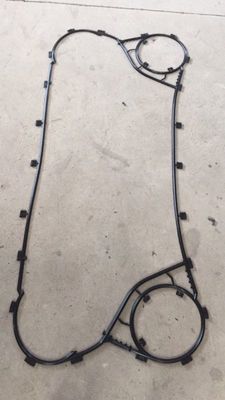

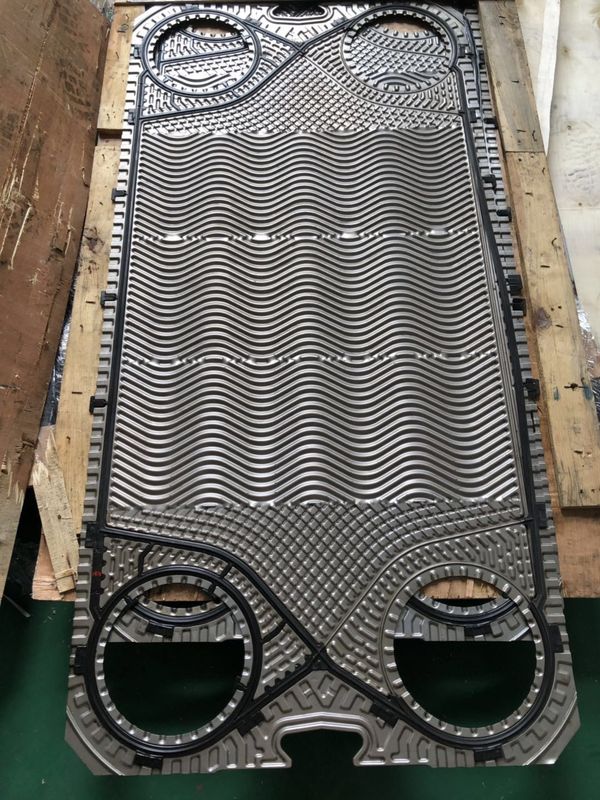

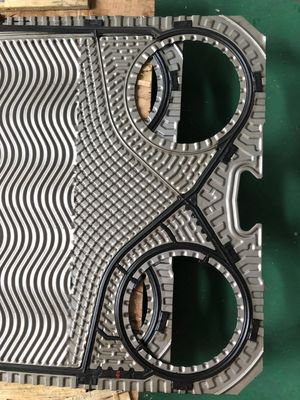

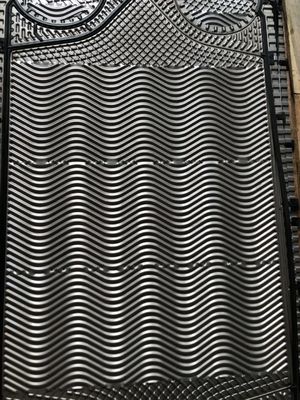

Công nghiệp đóng tàu Máy sưởi hơi dầu tấm làm mát tấm trao đổi nhiệt tấm đệm Vật liệu EPDM / NBR DX20DM
Cấu tạo bộ trao đổi nhiệt dạng tấm
Nguyên tắc chính của bộ trao đổi nhiệt kiểu tấm (PHE) là cho phép dòng chảy chéo của hai chất lỏng trên một diện tích bề mặt lớn hơn.Bộ trao đổi nhiệt dạng tấm có hiệu suất nhiệt cao vì chất lỏng nóng chảy xuống dưới và chất lỏng lạnh chảy lên trên các tấm lớn tiếp xúc.So với thiết bị trao đổi nhiệt kiểu ống điển hình, PHE có hiệu suất truyền nhiệt cao hơn gấp nhiều lần do dòng chảy chéo và các nếp gấp trong các tấm làm tăng sự hỗn loạn và giảm số Reynolds (Re).
Đặc điểm kỹ thuật tấm trao đổi nhiệt dạng tấm DX20DM
| Tính năng hoạt động tối đa | 190 ℃ |
| Áp suất hoạt động tối đa | 20kg / c㎡ |
| Vật liệu tấm | SS304, SS316L, 254SMO, Hastelloy, Titanium, Ti-Pd, Nickel |
| Vật liệu đệm | Nitrile (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM |
| Nguyên liệu khung | Thép carbon, SS304, SS316L |
Các tính năng của bộ trao đổi nhiệt dạng tấm
(1) Hệ số truyền nhiệt cao
Bộ trao đổi nhiệt dạng tấm MC cung cấp tốc độ truyền nhiệt cao, do hình dạng hỗn loạn tạo ra các tấm.Cấu hình miếng đệm đặc biệt của các tấm ngăn chặn bất kỳ sự trộn lẫn nào của vật liệu in đang được xử lý.Trong khu vực cổng, cả hai chất lỏng được ngăn cách bởi các miếng đệm kép.Sự an toàn bổ sung được đảm bảo bởi khe hở rò rỉ.
(2) Tiết kiệm không gian cài đặt
Vì hiệu suất truyền nhiệt cao, chỉ cần 2-30% không gian lắp đặt so với cùng công suất của bộ trao đổi nhiệt nhiều ống.
(3) Ô nhiễm thấp
Dòng chảy hỗn loạn mạnh được hình thành do va đập trong cách dòng chảy và thời gian lưu lại ngắn của chất lỏng bên trong bộ trao đổi nhiệt sẽ dẫn đến hiệu quả tránh bám cặn.
Tháo rời và lắp ráp thuận tiện.Làm sạch dễ dàng để xử lý ô nhiễm một cách hiệu quả.
(4) Tổn thất nhiệt tối thiểu
Nhiệt tỏa ra ở mặt bên của bộ trao đổi nhiệt kiểu tấm và do không gian không cần nhiều nên có thể giảm thiểu tổn thất nhiệt do lượng sinh nhiệt ít hơn ngay cả khi không sử dụng vật liệu cách nhiệt hoặc cách nhiệt.
(5) Khả năng áp dụng và tiêu chuẩn hóa
Tất cả các thành phần hoặc bộ phận được tiêu chuẩn hóa và khả năng tương thích của các bộ phận là tốt.Có thể tăng giảm biển số tùy theo sự thay đổi của công suất.Dễ dàng vệ sinh hoặc thay thế khi tấm hoặc miếng đệm bị mòn.
Ưu điểm của bộ trao đổi nhiệt dạng tấm
| Thiết kế nhỏ gọn | Hiệu suất nhiệt cao |
| Có thể tháo lắp để làm sạch và bảo trì | Có thể có thêm tấm truyền nhiệt bổ sung nếu cần |
| Thích hợp cho các ứng dụng vệ sinh và công nghiệp | Thích hợp để sử dụng với hơi nước |
| Vật liệu an toàn thực phẩm | Hệ thống CIP thích ứng |
| Làm sạch đơn giản | Một sản phẩm chất lượng |
| Chi phí bảo trì thấp | Tuổi thọ dài |
| Các biến thể hồ sơ cho các mối quan hệ luồng hiệu quả cao | Tấm đặc biệt để ngưng tụ hơi nước |
| Giá cả thuận lợi / Tỷ lệ hiệu suất | Dịch vụ thân thiện |
| An toàn vận hành cao | Sự nhỏ gọn |
| Hiệu quả cao | Khả năng ứng dụng rộng rãi |
Vật liệu gioăng PHE
| Vật liệu đệm | Nhiệt độ (℃) | Dịch |
| Viton / FKM | -5 --------- + 180 | Axit, chất lỏng kiềm |
| HNBR | -15 -------- + 160 | Nước / dầu khoáng nhiệt độ cao, nước nhiệt độ cao |
| NBR | -15 -------- + 110 | Nước, Nước biển, Nước khói khoáng |
| EPDM | -25 -------- +170 | Nước nóng, hơi nước, axit, kiềm |
Các ứng dụng trao đổi nhiệt dạng tấm
| Thức ăn | Sữa, nước trái cây, dung dịch đường, đậu nành và dầu mè, rượu, bia, đun nóng, khử trùng / làm mát cho dầu ăn, v.v., thu hồi nhiệt và đun nóng chất lỏng CIP |
| Hóa chất | Dầu mỏ, parafin, các axit khác nhau, axit sunfuric, dầu hỏa, muối sunfat, kẽm, axit nucleic, quá trình trùng hợp, làm mát nước mềm, đun nóng cho glycerine, v.v., etanol ngưng tụ, v.v. |
| Dệt may | Nước giặt, dung dịch NaOH, làm mát nước nhuộm và thu hồi nhiệt thải |
| Điện & điện tử | Nước tuần hoàn, nước làm mát xả, làm mát dầu truyền động, máy biến áp chỉnh lưu, làm mát SCR, làm mát truyền nhiệt tần số cao, xử lý nước tinh khiết, làm mát ống điện tử và làm mát lò nung đen |
| Cơ sở cơ khí | Máy móc làm mát, nhũ tương, dầu thủy lực, làm mát chất lỏng mài mòn, máy nén, làm mát độ bền công nghiệp, dầu truyền động, làm mát bằng nước hấp và làm mát động cơ |
| Đóng tàu | Làm mát trung tâm, Dầu bôi trơn, Áo khoác, Nước piston, Dầu nặng, Làm mát bằng dầu truyền động, Dầu điêzen, Làm nóng sơ bộ dầu |
| Sắt thép | Làm mát khuôn, làm mát cho quá trình đúc liên tục, Lò nung, làm mát nhà máy luyện cốc, nhũ tương, làm mát bằng nước amoniac, máy móc, làm mát máy nén, làm mát dầu rửa, làm mát dầu thủy lực, thu hồi nhiệt cho nước rửa và xử lý thu hồi nhiệt thải khác |
| Xử lý bề mặt | Làm mát bằng sunfat, phốt phát, làm nóng / làm mát cho quá trình tiền xử lý chất lỏng của lớp phủ, chất lỏng xử lý nhiệt, chất lỏng gavanizing và lớp phủ chrome |
| Quá trình chiết xuất | Cồn thô, dầu đậu nành, làm lạnh axit béo, v.v. và đun nóng cho dầu dừa, dầu ăn, v.v. |
| Tiệm thuốc | Làm lạnh, làm nóng và cô đặc cho các dung dịch chiết xuất, kem, dung dịch đường, huyền phù nhũ tương, huyết tương, axit xitric, v.v. |
| Bột giấy | Nước rửa, nước làm mát bằng clo và thu hồi nhiệt thải |
| Thiết bị xây dựng | Sưởi ấm, sưởi ấm để cung cấp nước nóng, sưởi ấm và làm mát cho HVAC, v.v. bình ngưng, thiết bị bay hơi, làm mát bơm nhiệt, làm mát dầu thủy lực và thu hồi nhiệt thải |
| Ô tô | Làm mát cho dung dịch xử lý nhiệt và chất lỏng cắt, gia nhiệt để xử lý trước lớp phủ và làm mát sơn cho buồng phun (Phosphatizing sol, làm mát) |
| Bể cá | Bể cá làm nóng nước biển, thu hồi nhiệt thải, máy ấp trứng và trại cá |
| Cây | Hệ thống lưu trữ nước đá nhà máy sưởi ấm, nhà máy điện hạt nhân và bể bơi |
Hình ảnh hội thảo
