Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Tấm trao đổi nhiệt tấm RX50 tấm đệm | Vật liệu đệm: | EPDM, NBR, HEPDM, HNBR, HTNBR, FPM, Viton |
|---|---|---|---|
| Phạm vi khả năng: | 0,1 m³ / h đến 5000 m³ / h | áp lực vận hành: | Tối đa 4.0 MPaG |
| Nhiệt độ hoạt động: | Tối đa 180 ℃ | diện tích bề mặt: | 0,18㎡ / đơn vị đến 2500 ㎡ / đơn vị |
| Vật liệu tấm: | Thép không gỉ, Titan, Hợp kim niken cao, Niken | Vật liệu kết nối: | Cao su, thép không gỉ |
| Đường kính kết nối: | 200mm | Kích thước trung tâm gioăng: | 1520 * 360mm |
| Điểm nổi bật: | No input file specified.,Heat Exchanger Gasket Replacement |
||

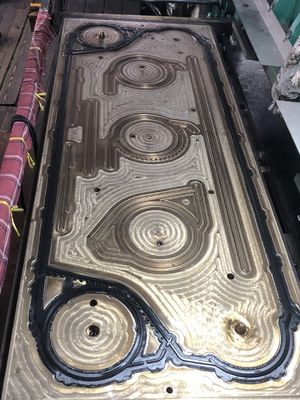

Kích thước chiều dài / chiều rộng 1520 * 360mm được sử dụng trong tấm đệm trao đổi nhiệt dạng tấm / tàu công nghiệp hàng hải RX50
Cấu trúc cơ bản của bộ trao đổi nhiệt dạng tấm RX50
Các tấm truyền nhiệt được chế tạo bằng cách ép các tấm kim loại mỏng chống ăn mòn như thép không gỉ hoặc titan, sau đó đặt chúng bằng các miếng đệm làm kín và treo và đóng cọc trên thanh dẫn hướng.Sau đó, các tấm được siết chặt bằng bu lông giữa khung? Xed và khung di động.Ở đây, có một khoảng trống nhất định giữa các tấm truyền nhiệt cho phép chất lỏng chảy vào.Các đầu vào và đầu ra chất lỏng nằm trong khung? Xed hoặc khung có thể di chuyển được.
Tấm truyền nhiệt MC
Mỗi tấm truyền nhiệt được uốn thành các mẫu khác nhau để tăng độ bền và diện tích bề mặt.Hơn nữa, sự uốn nếp làm cho sự hỗn loạn cao và do đó đạt được hệ số truyền nhiệt cao.Các lỗ chân lông được hình thành ở bốn góc của tấm.Miếng đệm được đặt vào rãnh xung quanh mép tấm để làm kín trong fuid.
Đặc điểm kỹ thuật tấm trao đổi nhiệt dạng tấm RX50
| Tối đaTốc độ dòng chảy / Đơn vị | 923m³ / giờ |
| Tối đaÁp lực công việc | 2.1 MPaG |
| Tối đaNhiệt độ làm việc | 180 ℃ |
| Tối đaKhu vực / Đơn vị truyền nhiệt | 500 ㎡ |
| Đường kính cửa sổ. | 216mm |
| Kết nối Dia. | 200A |
MC gioăng
Các miếng đệm được sử dụng trong bộ trao đổi nhiệt dạng tấm phải có độ bền trong các chất lượng chất lỏng khác nhau và các điều kiện nhiệt độ / áp suất.
MC đã chuẩn bị các vật liệu miếng đệm sau để hỗ trợ nhiều ứng dụng khác nhau
Vật liệu tiêu chuẩn: NBR, EPDM, HEPDM, HTNBR
Vật liệu đặc biệt: FPM, Viton-A, Viton-G, PTFE
| Vật liệu con dấu | Nhiệt độ | Thích hợp cho chất lỏng |
| NBR | -15C ° đến + 130C ° | Nước, nước biển, nước muối khoáng |
| NHNBR | -15C ° đến + 160C ° | Dầu khoáng nhiệt độ cao, nước nhiệt độ cao |
| EPDM | -25C ° đến + 180C ° | Nước nóng, hơi nước, axit, kiềm |
| Viton / FKM | -5C ° đến + 180C ° | Axit, kiềm, chất lỏng |
Ứng dụng trao đổi nhiệt dạng tấm MC
Hóa chất:
Chất lỏng có chứa chất rắn: Polyvinyl clorua (polyme), các loại nhiên liệu bùn khác nhau • Các loại nhiên liệu có độ nhớt cao: Mủ cao su, latex nhựa
Nhuộm:
Chất lỏng có chứa sợi: Chất lỏng từ máy nhuộm • Chất lỏng có độ nhớt cao: Viscose
Món ăn:
Chất lỏng có chứa chất rắn: Nước sốt cho thịt nướng, nước trái cây có chất xơ, nước thải nhà máy • Chất lỏng có chứa chất xơ: Amazake • Chất lỏng có độ nhớt cao: Mayonnaise, các loại nước sốt, chất lỏng đường hóa tinh bột, xi-rô
Đường:
Chất lỏng có chứa chất rắn: Nước trái cây thô, quy trình làm đường như quy trình Steffen, chất lỏng đã qua xử lý, nước thải nhà máy
Bột giấy và giấy:
Chất lỏng có chứa sợi: Chất lỏng màu đen loãng, chất lỏng màu trắng
Khác:
Chất lỏng mạ có chứa bùn, dầu làm nguội • Natri hypoclorit, natri aluminat nồng độ cao • Truyền nhiệt cho tốc độ dòng chảy khác nhau đáng kể trên nhà máy bên nóng / lạnh • Nhà máy làm tan tuyết
